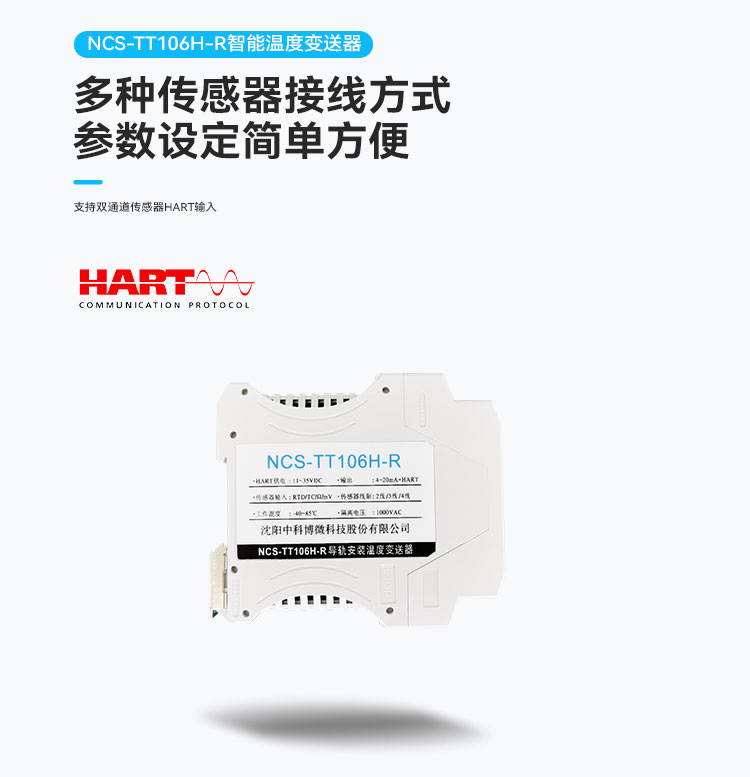

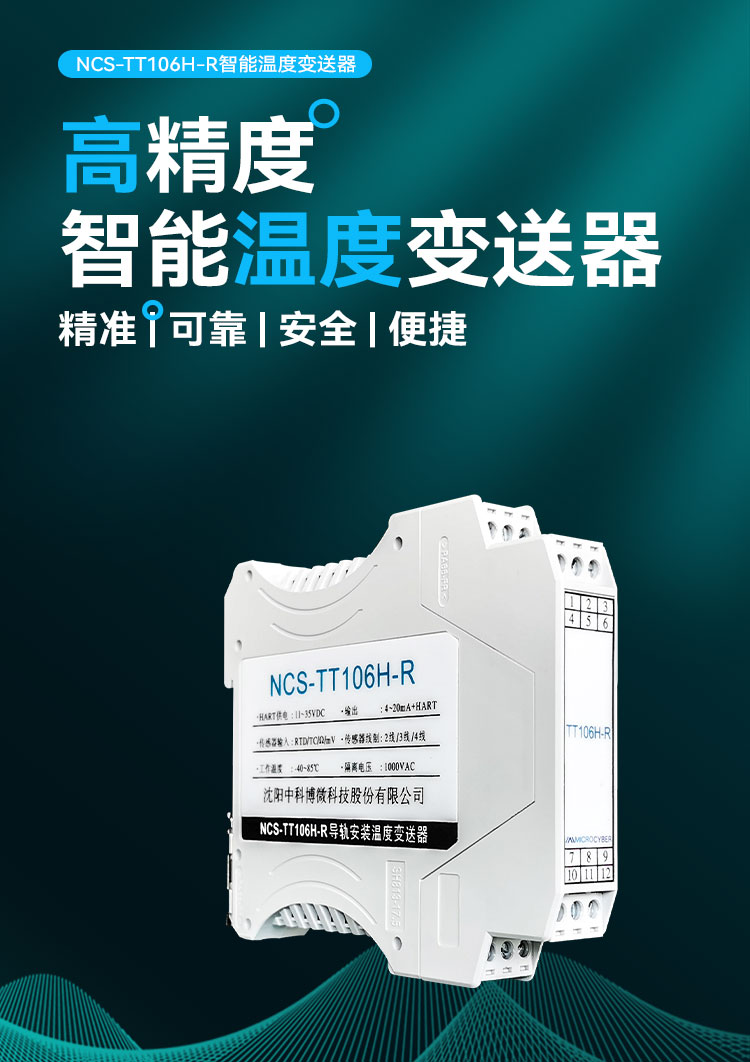

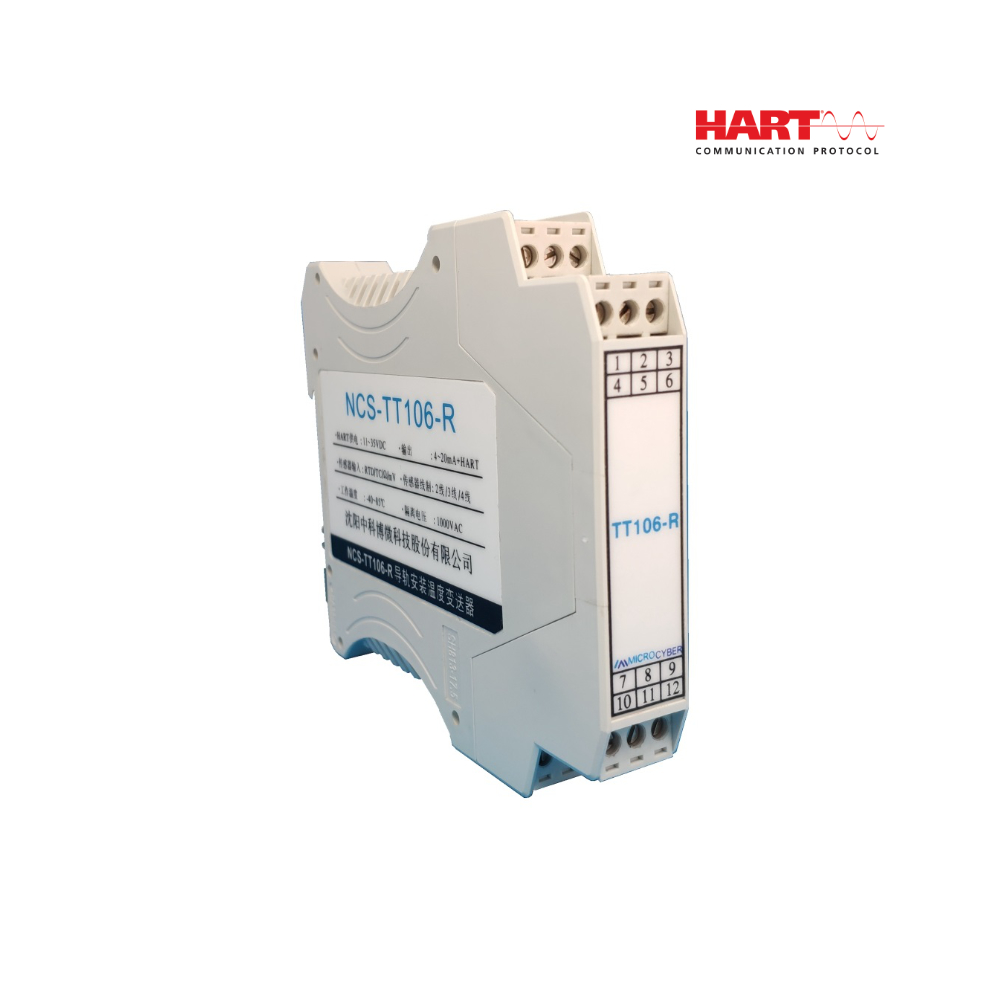

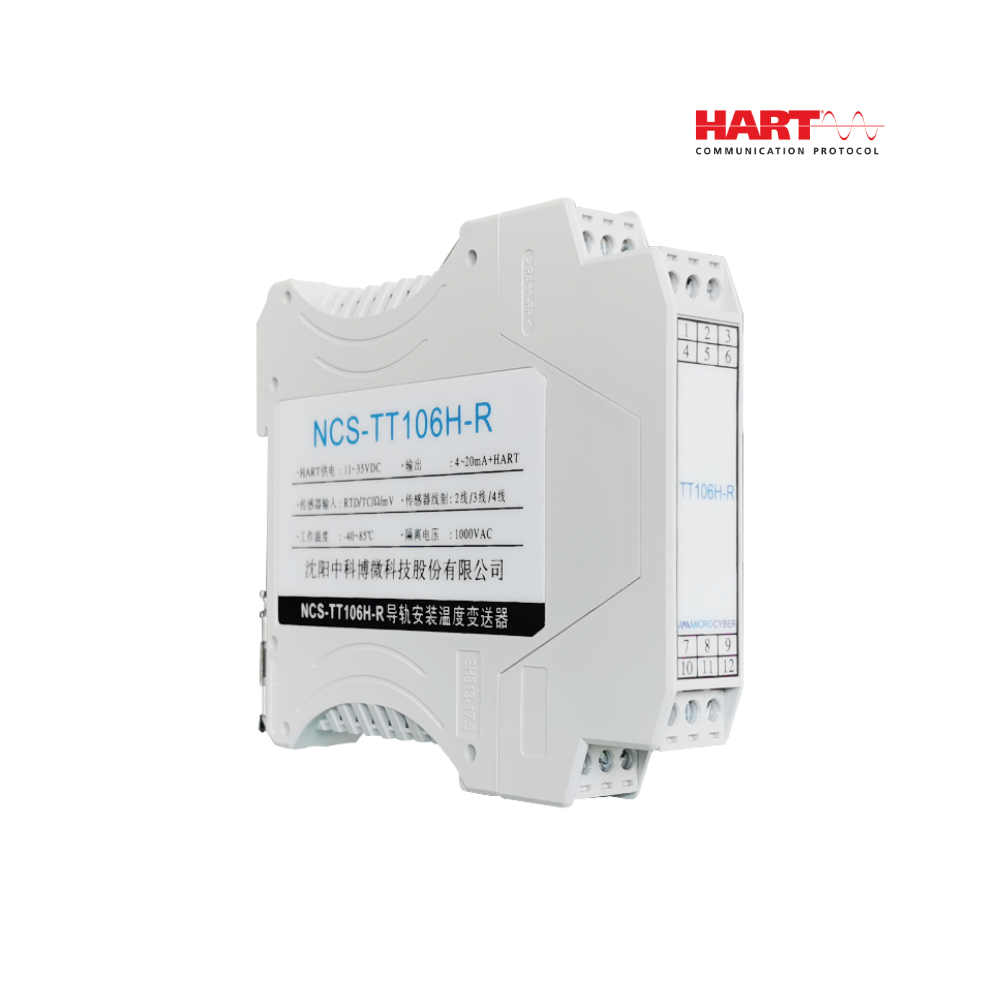

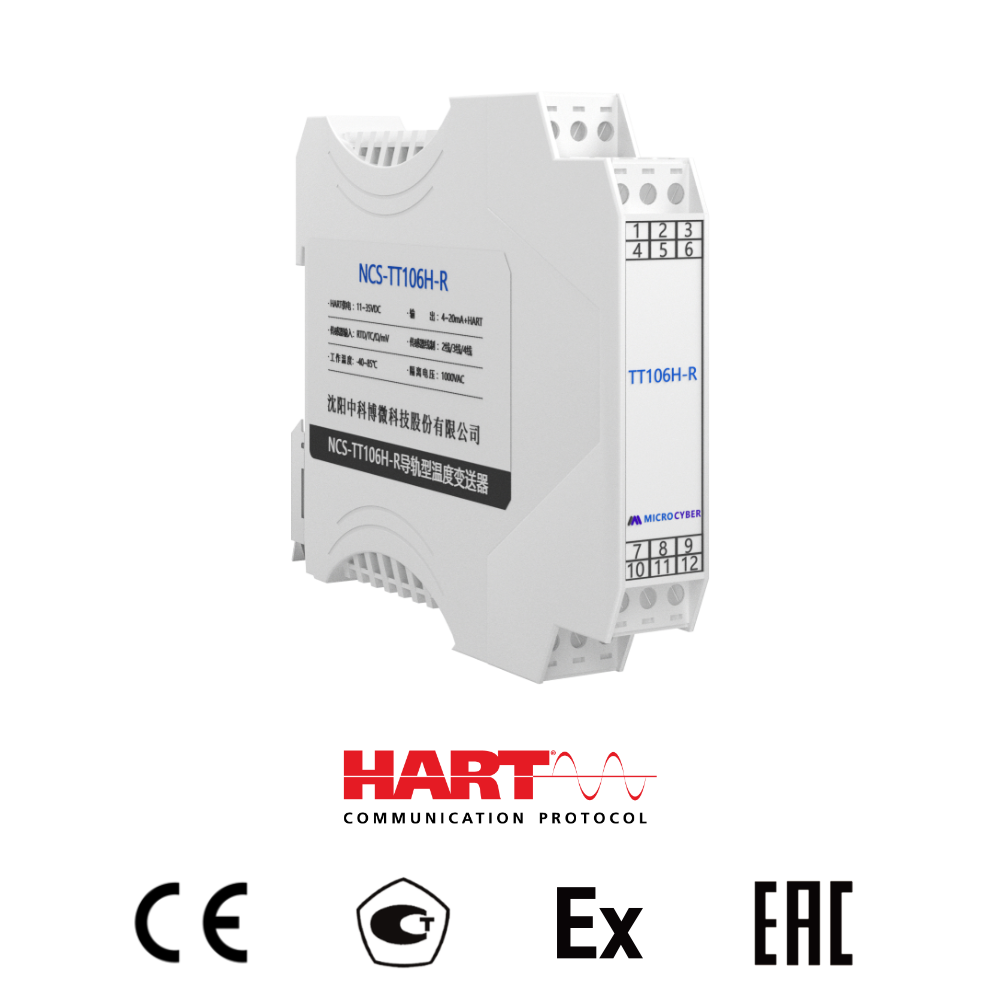

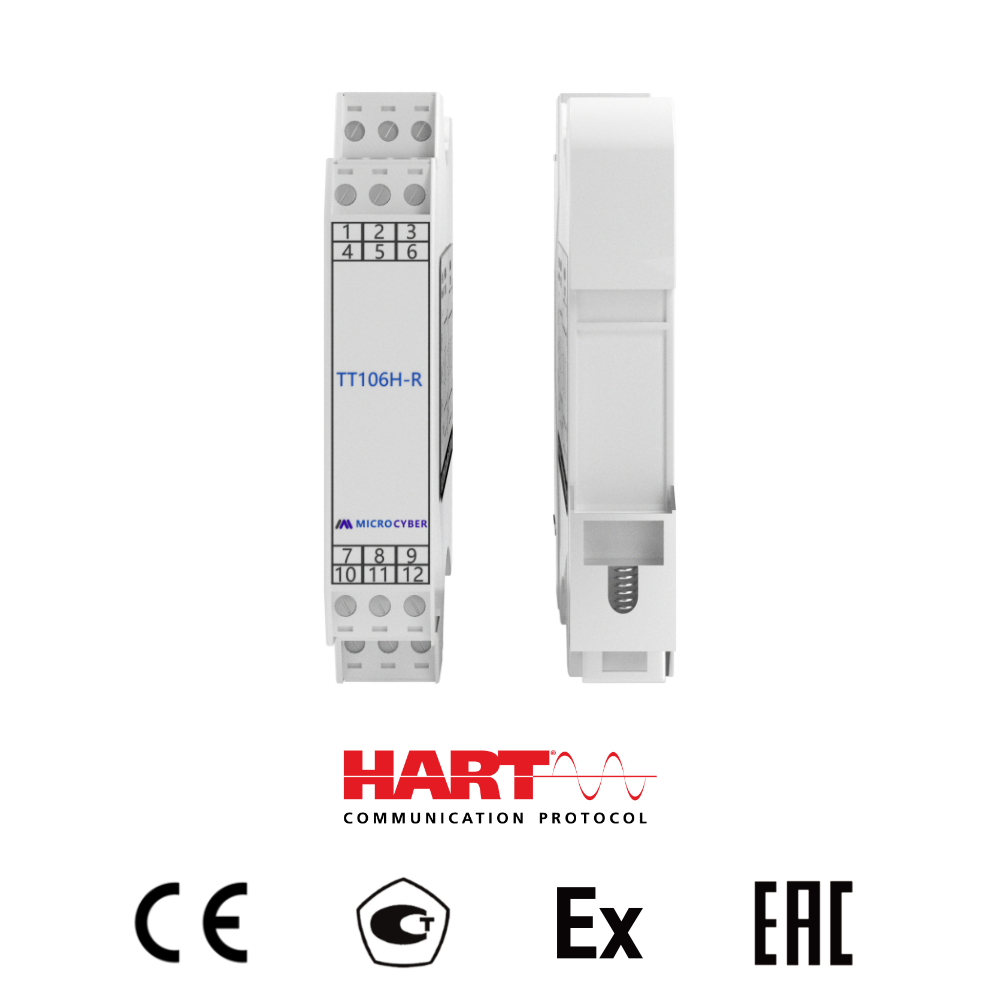

NCS-TT106-R 系列智能溫度變送器
NCS-TT106-R 系列智能溫度變送器是一款雙通道導軌式安裝溫度變送器，具有高可靠性、高長期穩定性、高測量精度、低溫漂等特點，配備高級診斷功能可以滿足關鍵工藝段的測量要求，是過程控制中不可缺少的現場測溫設備。可適用于多種熱電阻(RTD)、熱電偶(TC)、電阻(Ω)及電壓(mV)傳感器測量，支持 4-20mA+HART 通信協議。產品通過防爆、CE、PAC、EAC 等多項國際認證，廣泛應用于石油、化工、電力、冶金等流程行業。
NCS-TT106-R 系列智能溫度變送器特點：
1. 通過 CE 認證、本安防爆認證、PAC、EAC 等國際認證
2. 雙通道，支持多種熱電阻、熱電偶傳感器，支持傳感器冗余熱備份
3. 熱電阻支持 2、3、4 線制接線方式
4. 熱電偶冷端補償精度可達 ±0.15℃ (外接 Pt100）
5. 高精度（Pt100：±0.1℃）、低溫漂（Pt100：±0.003℃/℃）

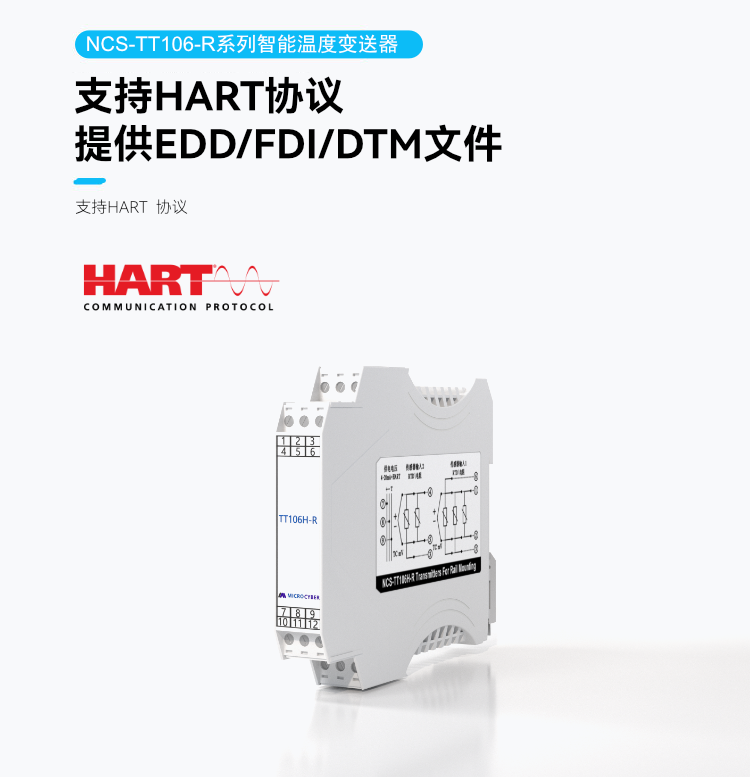

6. 提供 EDD/FDI/DTM 設備描述文件，適配多種 DCS 系統
產品描述
NCS-TT106-R 系列智能溫度變送器：提供了一個靈活、可靠的溫度測量解決方案。HART通訊將不同類型的輸入信號轉換成4~20mA模擬量輸出信號。其優異性能體現在信號的可靠性、長期穩定性、高精度和高級診斷功能（在關鍵過程中很重要），最大限度地降低了使用風險。
智能溫度變送器外形尺寸圖：
尺寸圖（單位：mm）

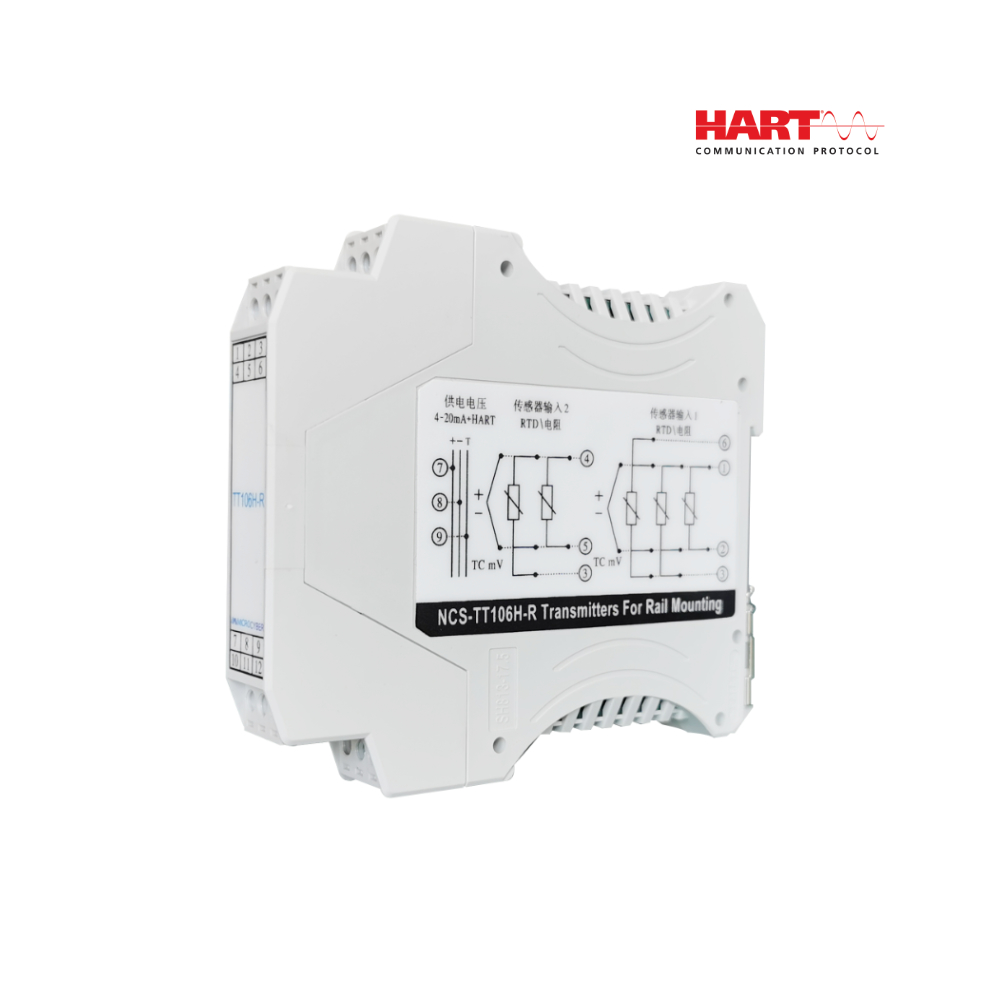

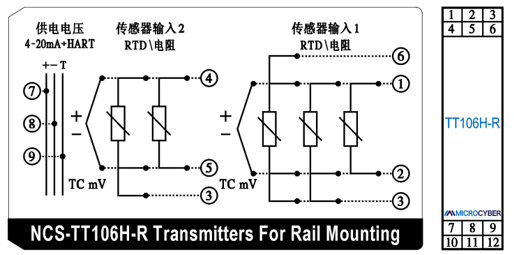

智能溫度變送器接線圖：
溫度變送器接線圖

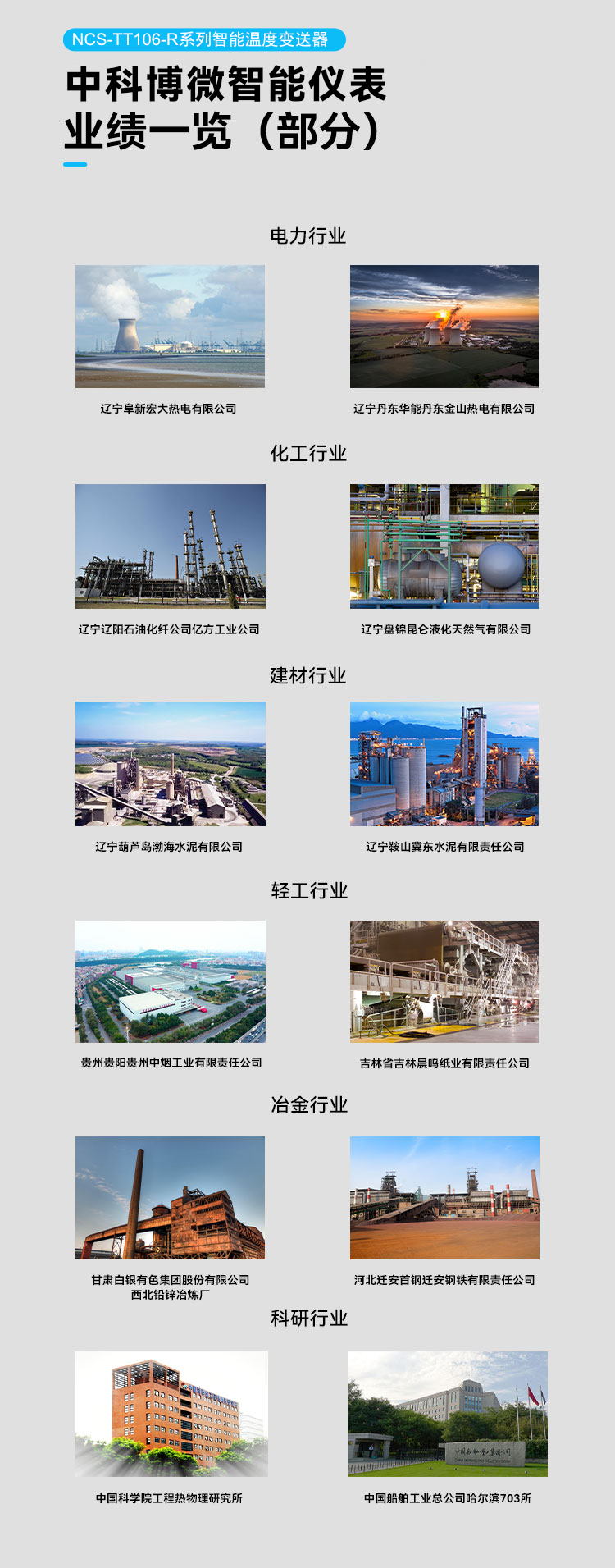

NCS-TT106-R 智能溫度變送器支持 HART 協議，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT106-R 智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（25℃）
信號類型 | 建議使用范圍（℃） | 精度（25℃） | 溫漂（/℃） |
電阻 | 0 ~ 500Ω | ±0.04Ω | ±0.001Ω |
0 ~ 4000Ω | ±0.35Ω | ±0.015Ω | |
Cu50 | -50 ~ 150℃ | ±0.10℃ | ±0.005℃ |
Cu50_GOST | -180~200℃ | ±0.10℃ | ±0.005℃ |
Cu100 | -50~ 150℃ | ±0.10℃ | ±0.003℃ |
Cu100_GOST | -180~200℃ | ±0.10℃ | ±0.003℃ |
Pt50_GOST | -200~850℃ | ±0.10℃ | ±0.005℃ |
Pt100 | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt100_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt200 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt500 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt1000 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
NCS-TT106-R 智能溫度變送器熱電偶技術指標：
TC精度指標：
信號類型 | 建議使用范圍（℃） | 精度（25℃） | 溫漂（/℃） |
毫伏 | -100 ~ +100mV | ±0.025mV | ±0.001mV |
B | 500 ~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200 ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190 ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0 ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200 ~ 400℃ | ±0.35℃ | ±0.015℃ |
L | -200℃ ~ 800℃ | ±0.5℃ | ±0.0375℃ |
NCS-TT106-R 智能溫度變送器詳細數據一覽：
輸入 | Pt100, Pt1000, Cu50, Cu100, 0~500Ω, 0~4000Ω B, E, J, N, K, R, S, T八種分度號的熱電偶 -100mV~+100mV電壓信號 |
輸出 | 單2線設備，采用4-20mA/HART，與輸入呈線性關系 |
電源 | 11~35VDC |
通道數 | 雙通道 |
RTD接線方式 | 2、3、4線制 |
溫度限值 | -40~85℃ |
濕度限值 | 0-95%相對濕度 |
啟動時間 | ≤5s |
更新時間 | 0.8~1.3s取決于傳感器類型和接線方式 |
外殼保護等級 | IP20（端子IP00） |
隔離 | 1000VAC |
電源影響 | ±0.005%/V |
電磁兼容性 | GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 電源接口測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備 電磁兼容性要求 第23部分：特殊要求 帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》 |
故障報警 | 線性輸出：3.8 ≤ I ≤ 20.8 上限故障：21.75 ≤ I ≤ 23 下限故障：3.5 ≤ I ≤ 3.75 |
