序

    集中供熱系統是城市的基礎設施之一，也是城市現代化水平的標志之一。具有良好的社會效益、環境效益、經濟效益，因而城市發展在完善集中供熱方面是非常必要和迫切的。

    換熱站作為集中供熱系統中的一部分，對于保證供熱系統優質供熱、安全運行、經濟節能、環境保護具有十分重要的作用。降低熱能損失是供熱行業節能最主要方向，通過此方案，依賴自動控制使熱損失降到最低。另外供熱運行管理處于手工操作階段時，存在著嚴重的弊端。表現在，不能及時全面掌握現場儀表運行參數，不能克服由于儀表方面、人為方面造成的計量損失，管損嚴重。

方案綜述

博微提出無人值守的節能型智能換熱站解決方案，研發出專用控制器。智能換熱站自動控制系統利用先進的工業自控技術、計算機技術、通訊技術構成熱力站及遠程監控管理系統，對熱力系統實施更科學、更規范的監控管理，提高中央調度室的監控能力，具有重大的經濟和社會效益。

· Fuzzy-PID專用算法，安全可靠

· 專用小PLC，成本低

· 模塊備用通道，適用不同場合

· 有線及無線終端報警，報警方式靈活

· 降低熱源供熱量，減少煤炭損耗

· 降低耗電量10%~20%

· 優化設備運行時間，降低設備磨損及故障率

根據地理環境不同，提供更合理的供熱參數方案。

換熱器控制系統概述

    通過調節一次側溫度調節閥來控制二次供水的溫度；通過冷側供水、回水壓差來控制循環泵的工作轉速，使循環泵恒差壓供水工作；當二次回水壓力過高時，通過泄水電磁閥泄水。通過觸摸屏上可以監視到供水、回水的壓力和溫度以及變頻器的工作狀態。

溫度控制

    觸摸屏上提供手動控制和自動控制功能，通過觸摸屏上的手動/自動開關切換。

· 手動調節：可手動輸入設定閥門開度范圍：0~100% ，可修改

· 自動調節：PID參數可以通過觸摸屏修改

補水泵控制

    根據設定的二次網回水壓力設定值，自動/手動調節補水泵恒壓補水，將壓力穩定在要求范圍內，屏幕上有補水泵工頻手動—變頻自動切換開關。

· 手動工頻：根據用戶情況。

· 手動變頻：在觸摸屏上可以對補水泵運行頻率修改，（范圍0~50HZ）

變頻自動控制：

· 自動變頻：PID參數可通過觸摸屏修改，壓力設定值范圍（0~2.5MPa）

· 高低限方式：設定值范圍可以修改

電磁閥泄壓控制

    觸摸屏內電磁閥泄壓控制有手自動切換功能，當循環泵手動或自動運行時，二次側回收壓力高于定壓值范圍（0~0.1MPa 可以修改）經延時后，電磁閥開啟泄壓，當壓力泄至高于定壓值（0~0.1MPa 可修改）時，電磁閥關閉。

循環泵控制

    根據設定的二次網供回水壓差設定值自動/手動調節變頻循環泵，將壓差穩定在要求范圍內，電控柜門板上有循環泵工頻手動—變頻自動切換開關值。

· 工頻手動控制：根據用戶情況

· 變頻自動控制：

手動變頻在觸摸屏上可以對循環泵運行頻率修改，（范圍0~50HZ）

自動變頻PID參數可以通過觸摸屏修改，壓差設定值范圍（0~0.5MPa）

變頻自動控制

    電磁閥泄壓控制有手自和動切換功能，當循環泵手動或自動運行時，二次側回收壓力高于定壓值范圍（0~0.1MPa 可以修改）經延時后，電磁閥開啟泄壓，當壓力泄至高于定壓值（0~0.1MPa 可修改）時，電磁閥關閉。

連鎖控制

· 水箱水位低于低限值時停止補水泵從水箱取水，直到水箱水位高于高限時補水泵重新啟動

· 二次網供水溫度高于高限值時，應關一次側電動調節閥

· 二次網供水壓力值高于高限值時，(0~2.5MPa可修改) ，應停循環泵

· 二次網回水壓力設定具有一個低限時 (0~2.0MPa可修改) ，應停循環泵

通訊

· 通過觸摸屏的以太網口聯網，也可外接無線通訊模塊

· 通過控制器的485通訊模塊實現儀表通訊

控制器特點

· 選件精確：定制化數字量模塊、模擬量模塊，預留備用接口。

· 性能卓越：能夠應對繁瑣的程序邏輯，復雜的工藝要求。

· 經濟便捷：標配以太網口、RS485通訊接口。

· 編程高效：更多的人性化設計，大幅提高開發效率，縮短產品上市時間。

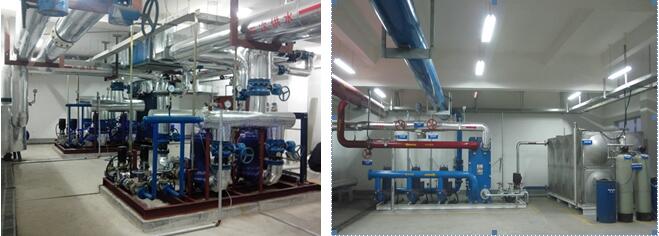

成功案例

某供暖公司，換熱站30座，電價0.85元/度。改造采用博微專用控制器后，當?shù)夭膳谑菑漠?dāng)年的10月1日到來年的4月1日(按182天計算)，本系統要求用戶室溫控制指標在18～22℃。實測的用戶室溫在一個采暖期的達標天數從改造前的平均126天提高到179天。統計數據表明，采暖區居民對采暖綜合滿意度由改造前的平均63.7%上升到改造后的92.6%。

系統改造前、后，2臺×75kW循環泵和2臺×2.2kW補水泵的功率配置不變。改造前循環泵和補水泵均采用人工判斷投切、工頻開環運行，電能浪費嚴重。改造后循環和補水系統由于采用變頻PID控制策略，據統計每個采暖期較改造前平均節電55700 kW·h，節電率15.6%，節能降耗效果明顯。

技術服務

博微提供以下技術服務：

· 電氣系統、自控系統、儀表系統施工圖設計

· 自動化系統、儀表系統、相應設備材料選型，安裝施工及編程調試

· 工藝設備選型、平面布局圖設計、安裝施工及調試

· 技術培訓

核心優勢

· 核心技術：博微專用控溫算法

· 客戶化方案：為客戶提供量身打造的整體解決方案

· 專用控制器設計：為客戶提供符合自身需求的專用控制器產品

· 項目管理：100多個化工、電力、市政、建材等行業的工程經驗，完成多個國家科技項目、軍工項目

· 優質高效的服務：24小時快速響應，技術支持、故障維修、現場維護
