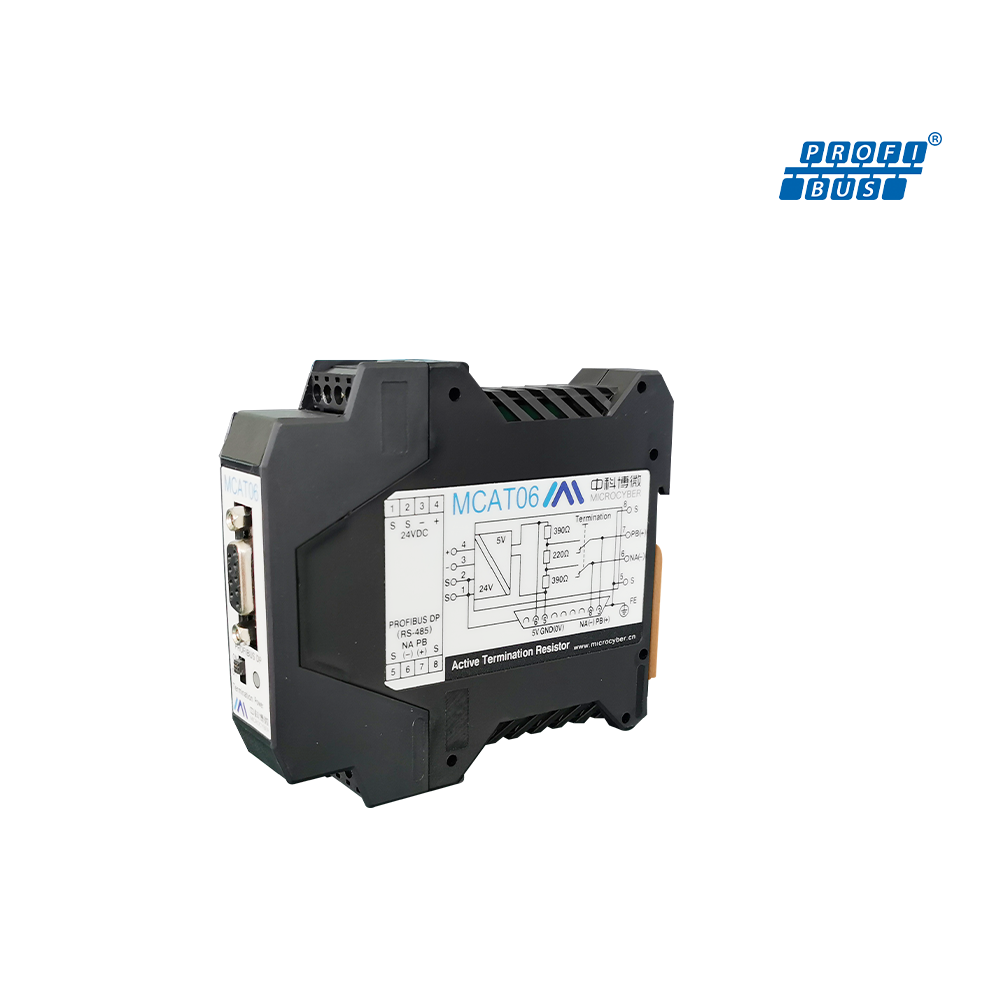

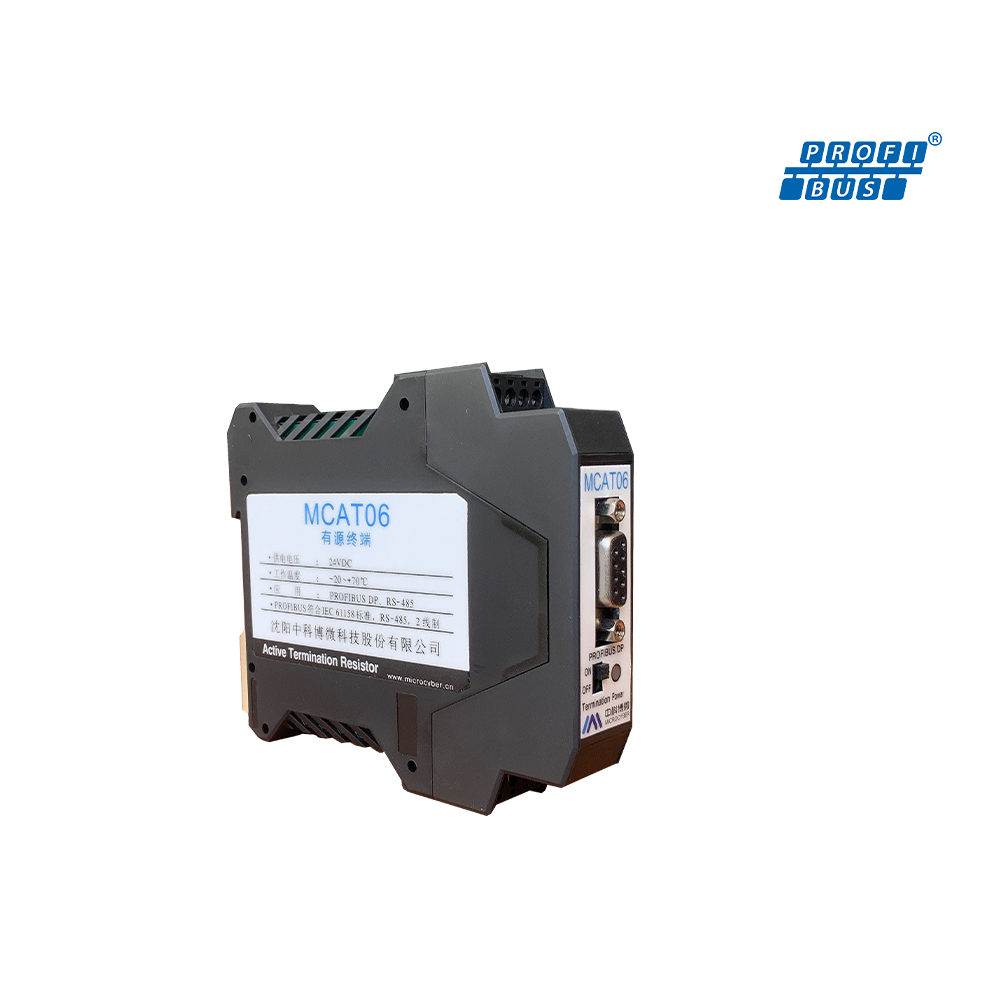

MCAT06 PROFIBUS DP 有源終端電阻
MCAT06 是用于 PROFIBUS DP 和 RS-485 網絡有源終端電阻。使用 MCAT06，可在總線末端直接對 PROFIBUS 和其它 RS-485 2線制網絡進行分?jǐn)?。這樣即使總線設備在操作時連接/斷開也可保證安全通信。
MCAT06 PROFIBUS DP 有源終端電阻 ：
1. 適用于PROFIBUS DP和其他物理層符合RS-485規范的網絡
2. 總線可使用插拔式雙層彈簧端子或Sub-D孔式連接器進行連接
3. 有源編程和診斷設備亦可通過Sub-D連接器供電
4. 標準DIN導軌安裝
產品描述
MCAT06 PROFIBUS DP 有源終端電阻 ：MCAT06 是用于 PROFIBUS DP 和 RS-485 網絡的有源終端電阻。使用 MCAT06，可在總線末端直接對 PROFIBUS 和其它 RS-485 2 線制網絡進行分?jǐn)唷＿@樣即使總線設備在操作時連接/斷開也可保證安全通信。
MCAT06 PROFIBUS DP 有源終端電阻外形尺寸圖：
尺寸圖（單位：mm）

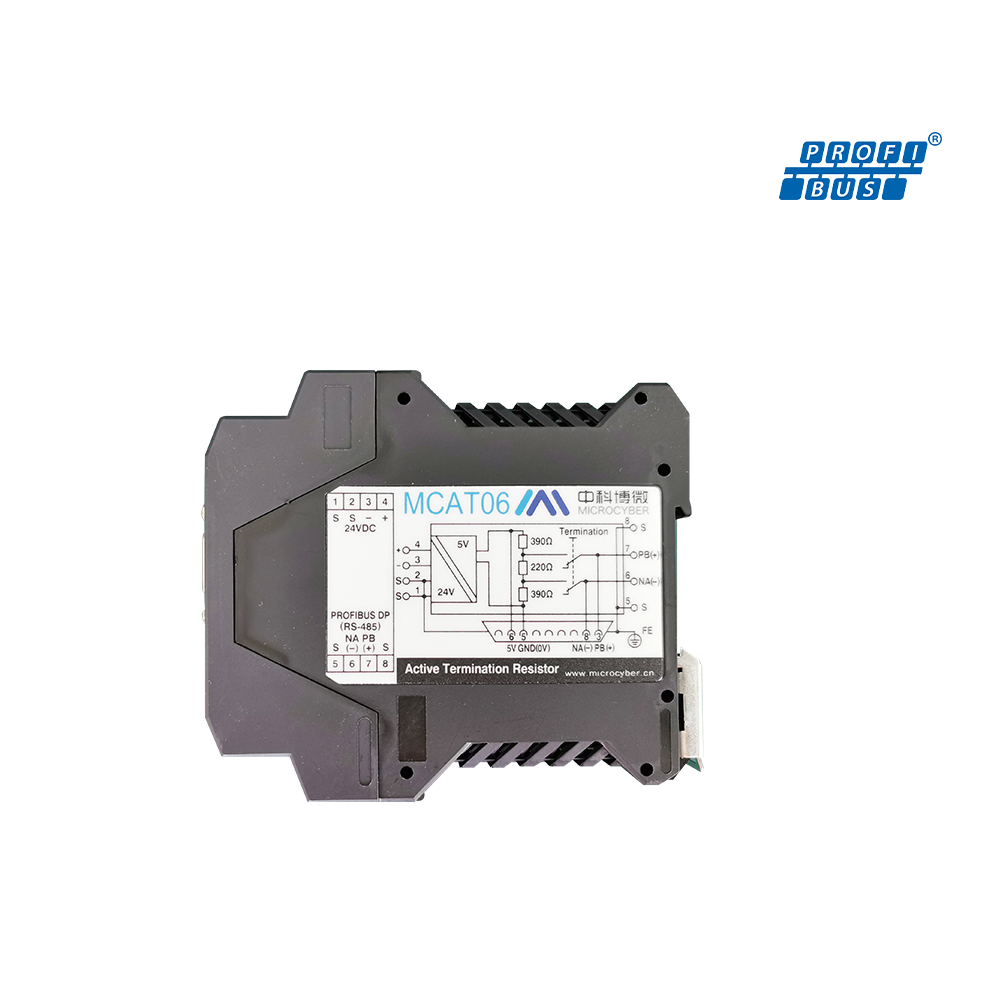

MCAT06 PROFIBUS DP 有源終端電阻結構圖：
DP有源終端整機結構圖
1 | 電源接線端子 | 2 | 貼膜 | 3 | PROFIBUS編程接口 |
4 | 電源指示燈 | 5 | 下端子蓋板 | 6 | 總線接線端子 |
MCAT06 PROFIBUS DP 有源終端電阻詳細數據一覽：
基本參數：
供電電壓 | 24 VDC(±20%) |
應 用 | PROFIBUS DP、RS-485網絡 PROFIBUS符合IEC 61158標準，RS-485，2線制。 |
工作溫度 | -20℃～70℃ |
貯存溫度 | -40℃～70℃ |
濕度范圍 | 5%～95%RH |
性能指標：
防護等級 | 外殼防護等級達到IP20 |
電磁兼容 | 符合GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 |
物理特性：
重量 | 0.2kg |
結構材料 | 殼體：ABS；卡子：POM； 涂層：聚脂環氧樹脂。 |
