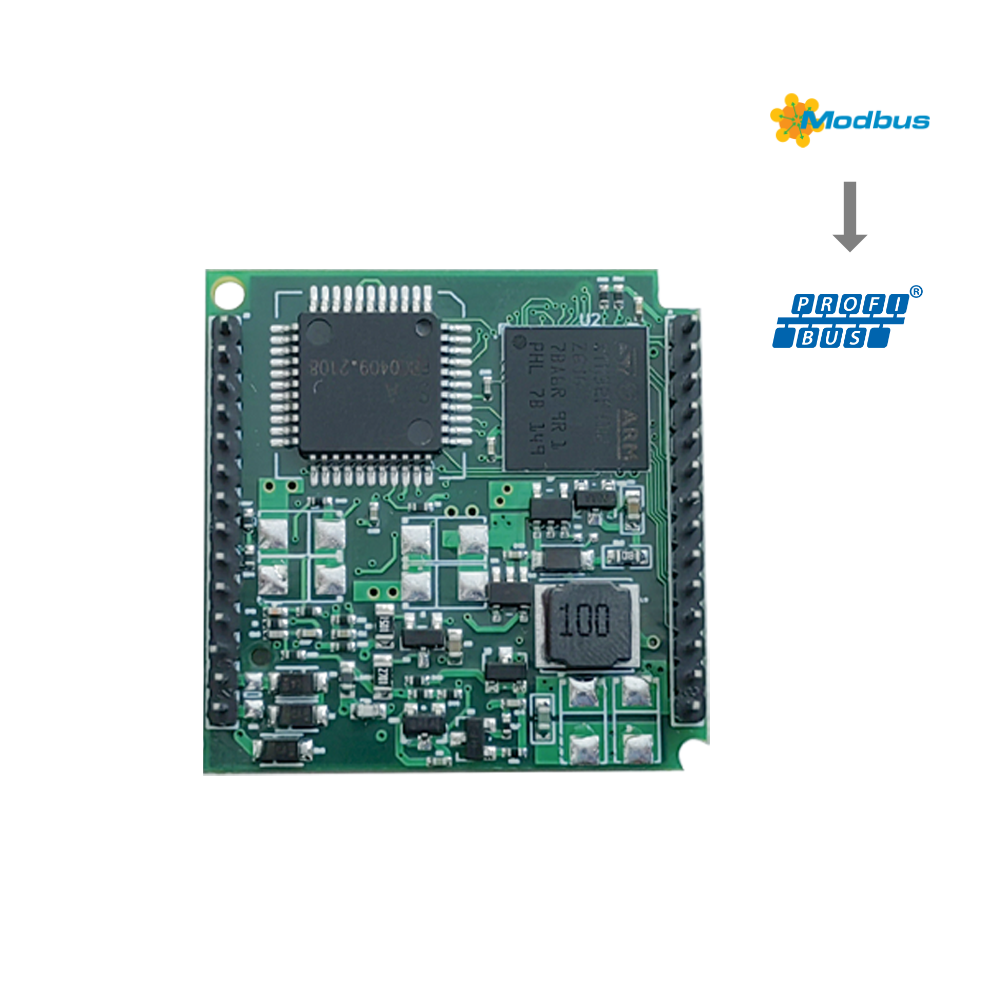

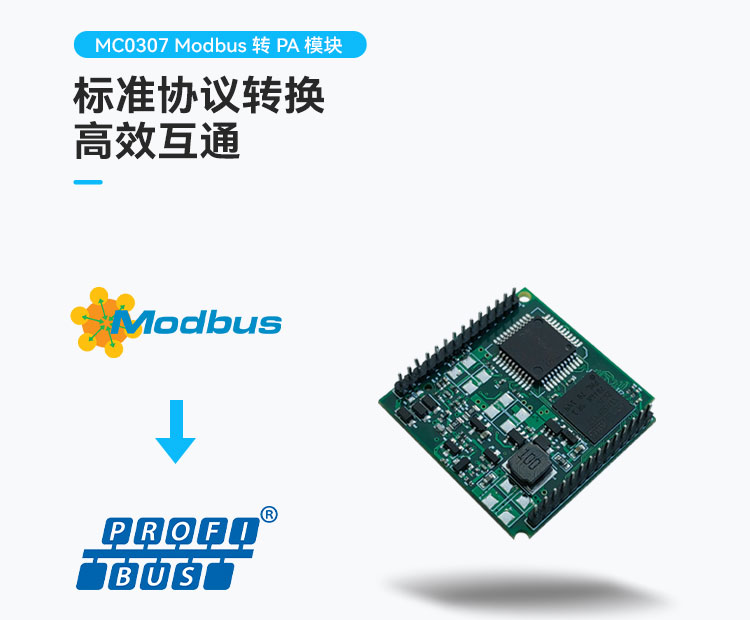

MC0307 Modbus 轉 PA 嵌入式核心模塊
MC0307 Modbus 轉 PA 嵌入式核心模塊是沈陽中科博微科技股份有限公司研發的 Microcyber M 系列嵌入式核心模塊之一。MC0307 Modbus 轉 PA 嵌入式核心模塊作為 Modbus 主機通過 TTL 接口與具有 Modbus-RTU 通訊功能的設備進行通訊,即可將 Modbus 從站設備轉變?yōu)?PROFIBUS PA 從站設備。
MC0307 Modbus 轉 PA 嵌入式核心模塊:
1. 符合 PA 3.02 行規
2. 支持 Modbus 通信參數動態配置
3. 支持 AI、AO、DI、DO 多種功能塊
4. 最大支持 4 通道 AI、AO、DI、DO
產品描述
MC0307 Modbus 轉 PA 嵌入式核心模塊:是沈陽中科博微科技股份有限公司研發的一款 Modbus-RTU 協議與 PA 協議的嵌入式轉換模塊,是 Microcyber M 系列嵌入式核心模塊之一。此系列嵌入式核心模塊具有同尺寸,同接口,易升級,配置簡單等特點,是用戶快速開發現場總線設備的理想選擇。MC0307 Modbus 轉 PA 嵌入式核心模塊作為 Modbus 主機通過TTL接口與具有 Modbus-RTU 通訊功能的設備進行通訊,能夠把設備中的數據轉換成 PA 設備變量輸出。

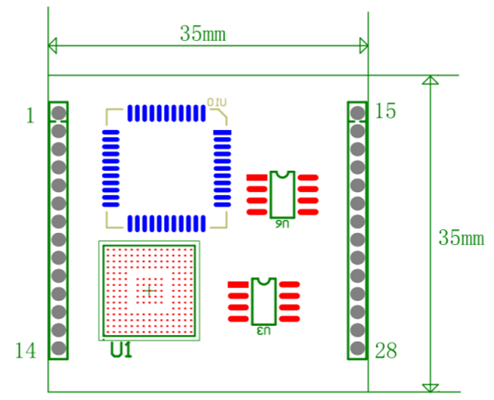

MC0307 Modbus 轉 PA 嵌入式核心模塊外形尺寸圖:
尺寸圖(單位:mm)

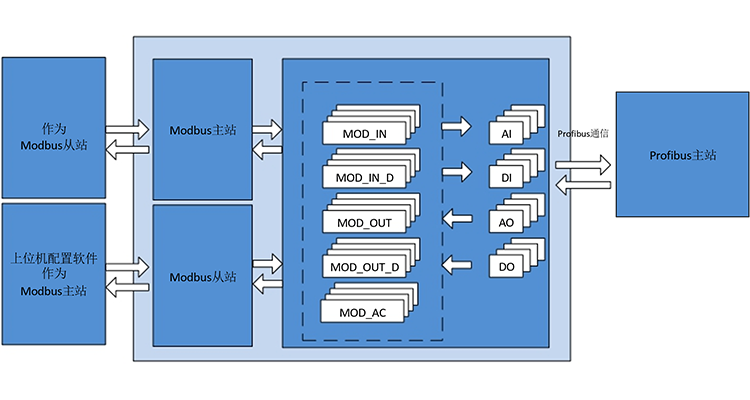

MC0307 Modbus 轉 PA 嵌入式核心模塊工作原理圖:
嵌入式模塊工作原理圖
MC0307 Modbus 轉 PA 嵌入式核心模塊詳細數據一覽:
基本參數:
測量對象 | Modbus RTU 從設備 |
總線電源 | 9~32VDC |
靜態電流 | ≤14mA |
總線協議 | 二線制,PA協議 |
隔離電壓 | Modbus 和 PA 總線接口,1000VDC |
溫度范圍 | (-40℃~85)℃ |
濕度范圍 | 5~95%RH |
啟動時間 | ≤5秒 |
更新時間 | 0.2秒 |
性能指標:
電磁兼容 | 符合GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 PA 端口測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備電磁兼容性要求 第23部分:特殊要求帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》 |
