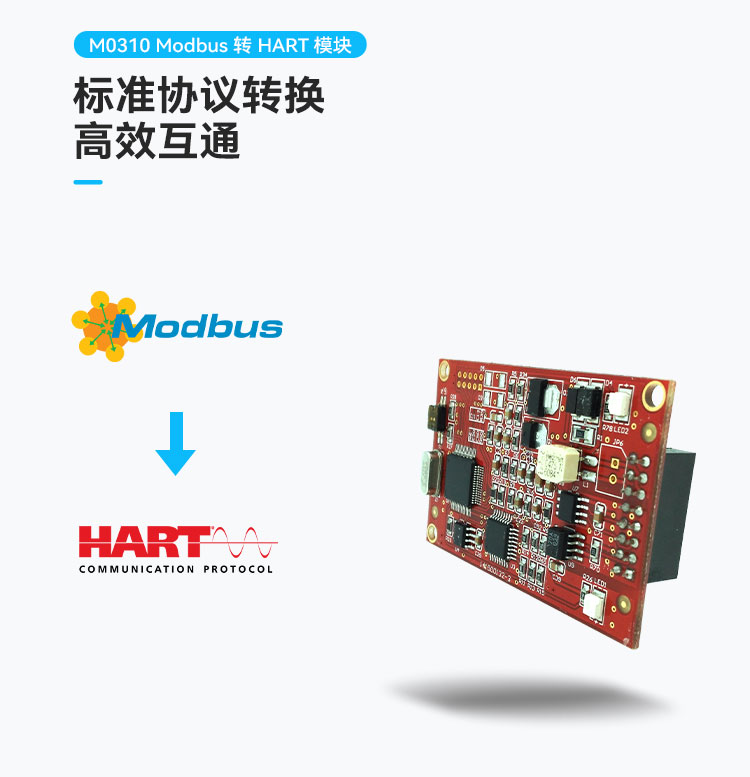

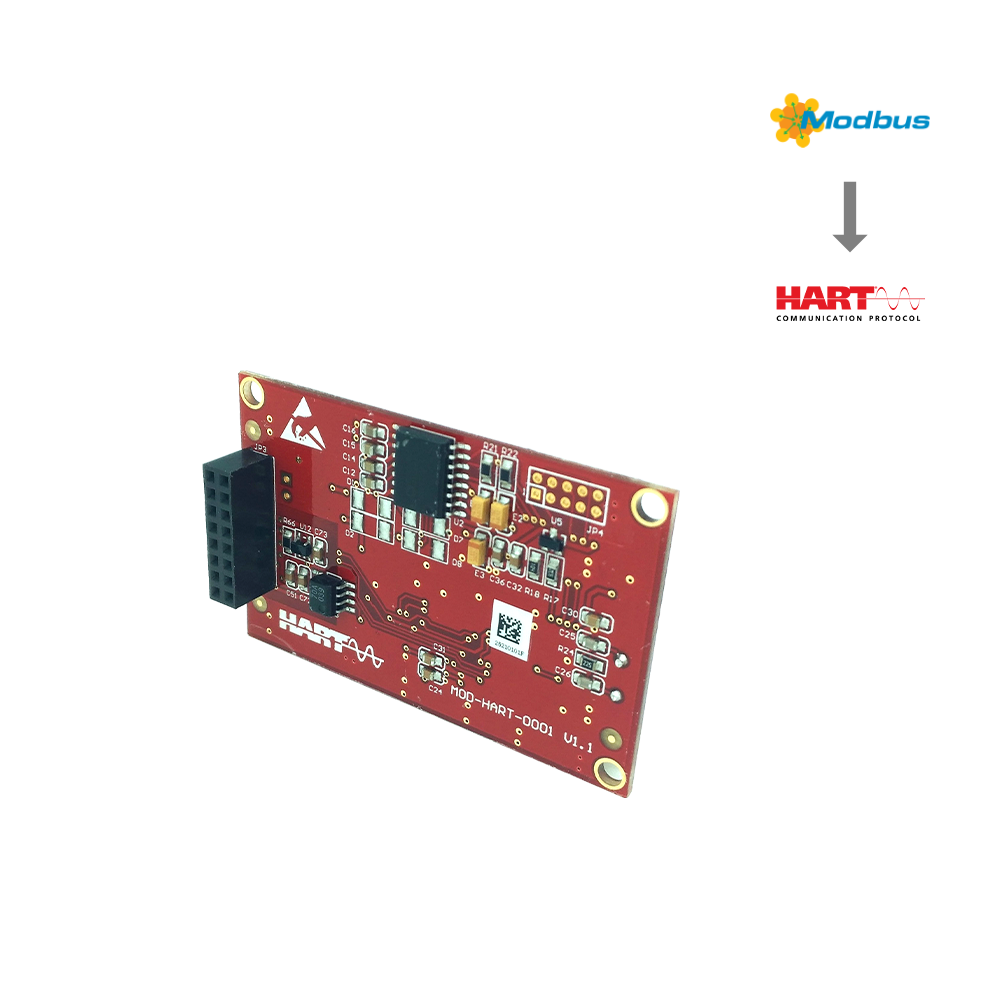

M0310 Modbus 轉 HART 嵌入式模塊
M0310 Modbus 轉 HART 嵌入式模塊是沈陽中科博微科技股份有限公司研發的 Microcyber M 系列嵌入式模塊之一。通過將 M0310 嵌入到具有 Modbus RTU 通信能力的用戶設備中,即可將 Modbus 從站設備轉變?yōu)?nbsp;HART 從站設備。
M0310 Modbus 轉 HART 嵌入式模塊:
1. 符合 HART 7.0 協議標準
2. 符合標準 Modbus-RTU 協議
3. 支持 Modbus 通信參數動態配置
4. 支持 6 個設備變量、4 個動態變量
5. M0310-ACT 為執行器專用版本,與 M0310 硬件不同
產品描述
M0310 Modbus 轉 HART 嵌入式模塊:M0310 使 Modbus RTU 向 HART 的直接轉換成為可能。M0310 可以有效降低 Modbus 設備向 HART 設備轉換的開發難度,輕松實現 Modbus RTU 設備的升級。通過簡單的配置即可連接 Modbus 從站設備,通過將 M0310 嵌入到具有 Modbus RTU 通信能力的用戶設備中,即可將 Modbus 從站設備轉變?yōu)?nbsp;HART 從站設備。現場應用過程中通過 LED 指示燈即可判斷 M0310 的工作狀態是否正常。
M0310 Modbus 轉 HART 嵌入式模塊外形尺寸圖:
尺寸圖(單位:mm)
M0310 Modbus 轉 HART 嵌入式模塊正反面高度尺寸圖:
HART模塊正反面高度尺寸圖(單位:mm)
M0310 Modbus 轉 HART 嵌入式模塊原理圖:
嵌入式模塊工作原理圖
M0310 Modbus 轉 HART 嵌入式模塊詳細數據一覽:
測量對象 | Modbus RTU從設備 |
電源 | (6~42)VDC (設備兩端) |
總線協議 | 二線制,(4~20)mA+HART |
負載電阻 | (0~1500) Ω(通常情況下) (230~1100) Ω(HART通訊) |
隔離電壓 | Modbus和HART總線接口,500 VAC |
溫度范圍 | (-40~85) ℃ |
濕度范圍 | (5~95) %RH |
啟動時間 | ≤5秒 |
更新時間 | 0.2秒 |
阻尼調整 | 時間常數0~32秒 |
輸出電流精度 | 全溫范圍內最大誤差不大于50 μA |
