1.概述

工業常用溫度傳感器分為電阻溫度計、熱電溫度計兩類。熱電偶是熱電溫度計的敏感元件，測量基礎是1821年托馬斯·塞貝克發現的熱電現象。當兩種異質金屬的兩端相連接，兩個連接端處于不同溫度時，將產生與溫度差成正比的電動勢信號。實際應用時，感受被測溫度的一端稱為測量端，處于已知溫度的另一端稱為參比端，也稱冷端。

本文對國家標準《GB/T 16839.1-2018 熱電偶 第1部分 電動勢規范和允差》中K型熱電偶的電動勢溫度換算方法作簡要介紹。以下將該國家標準簡稱為標準。標準包含分度號為A、B、C、E、J、K、N、R、S、T 的10種常用熱電偶分度函數、分度反函數、分度表、材料、允差及固定點電動勢。其中分度函數及其反函數、分度表的參比端均為0℃。

2.電動勢-溫度分度函數

式中：

E ― 電動勢，單位為微伏（uV）；

a_i ― 多項式第i項的系數；

t ― 溫度值，單位為攝氏度（℃）；

n ― 多項式階數；

c_o，c₁ ― 常數項，由K型熱電偶分度函數表給出。

其中a_i，n 的值由熱電偶的類型和溫度范圍確定，在各自分度函數表中列出。溫度范圍為0℃～1300℃的 K 型熱電偶用多項式（2）；低于0℃的 K 型與標準中其它型熱電偶均用多項式（1）。K 型熱電偶的分度函數表如下：

K 型熱電偶分度表范圍是 -270℃～1300℃。按多項式（1）計算溫度低于0℃的電動勢，多項式（2）計算0℃及以上溫度的電動勢，以10℃為間隔形成以下分度表（冷端0℃）。

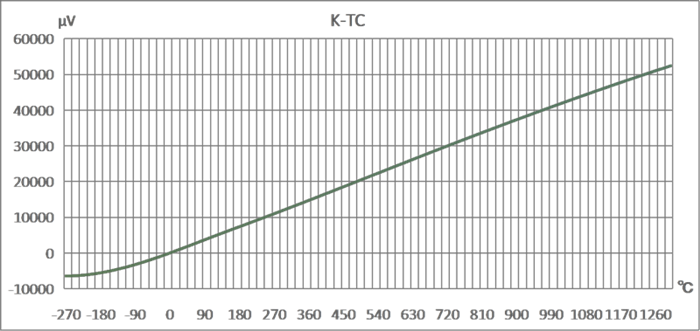

上表按四舍五入原則保留小數點后兩位。標準中分度表是間隔1℃、按四舍五入原則不保留小數點。按上表畫出如下溫度電動勢關系曲線。

從圖中可以看出，K 型熱電偶的電動勢在0℃以上近似一條直線。

3.反函數

標準中所列熱電偶的反函數均為下列多項式，包括0℃～1300℃范圍內的 K 型熱電偶。

式中：d_i  ― 多項式第 i 項的系數；其余參數同多項式（1）。

K型熱電偶的反函數系數表如下：

4. 電動勢計算溫度

計算方法有公式法與查表法兩種。公式法按標準中反函數多項式及反函數系數表中系數計算，K 型熱電偶反函數系數表只提供-200℃~1300℃范圍內的系數。查表法使用標準中K型熱電偶分度表，可以覆蓋-270℃~1300℃。

? 公式法:

將測量到的電動勢代入多項式(3)，即可計算出溫度值。用工具軟件驗證過 K 型熱電偶，計算誤差符合其反函數表中給出的極限值。

公式法還可以由用戶輸入特制熱電偶的反函數系數、階數，用多項式(3)計算特制熱電偶測量的溫度值。

? 查表法:

用測量到的電動勢(V)查 K 型熱電偶分度表，可定位到分度表中相鄰兩個電動勢 (V_h、V_l) 之間或等于某個電動勢。與某個電動勢相等時，可直接讀出該電動勢對應的溫度。定位在兩個電動勢之間時，可用公式  計算出溫度的小數部分。其中 V_h 是相鄰的較大電動勢、V_l 是相鄰的較小電動勢。然后用 V_l 對應整數溫度加上公式計算出的小數部分，即可得到計算后的溫度，即 t=t_l+k，式中的 t_l 是較小電動勢對應的整數溫度值。

上述查表法中的分度表過于龐大，也可以適當刪減。刪減分度表后仍可用上述查表法計算溫度，合計溫度時的公式改為 t=t+k(t_h-t_l) ，其中 t_h 是較大電動勢對應的溫度值，其它參數定義同上。

5.冷端（參比端）補償

上述計算過程基于冷端溫度是0℃。當冷端溫度不是0℃時，需要測量冷端溫度后對上述計算過程做冷端補償。冷端溫度范圍應覆蓋工業級環境溫度，分度表是否覆蓋工業級環境溫度導致兩種補償方法。

當冷端溫度在分度表范圍內時，可用分度函數或反查分度表計算出冷端電動勢。將測量到的電動勢與冷端電動勢相加得到補償電動勢，再用補償電動勢進行上述計算，得到冷端補償后的溫度值。

當冷端溫度不在分度表范圍內或不可用(如B型偶)時，先用上述計算方法得到0℃冷端的測量溫度，再加上冷端溫度后得到冷端補償后的溫度值。
