G1100 WirelessHART智能網關負責組建、管理和維護無線網絡，不斷優化網絡，使網絡中的設備可以高效、安全的工作。同時，G1100網關將網絡中設備的數據無縫集成到主機系統或數據應用中，并提供相應的安全保障。

G1100通過行業標準協議與主機系統連接，包括Modbus RTU/TCP、OPC和HART-IP。同時G1100網關還支持主動上傳協議和向下通信協議，實現靈活的數據應用。

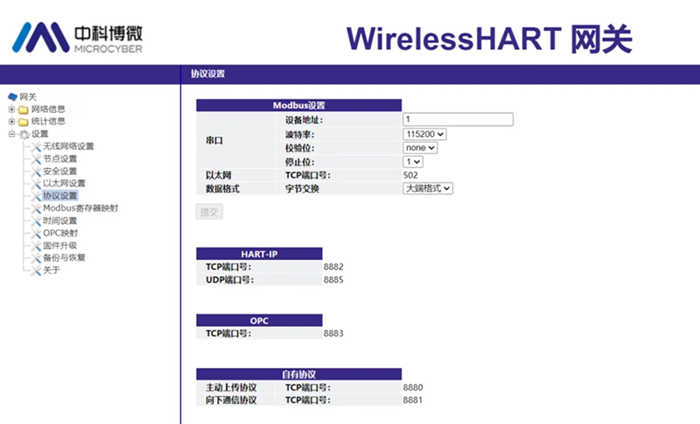

G1100網關協議接口

OPC通信功能

OPC（OLE for Process Control）是為過程控制專門設計的OLE技術，由一些技術占領先地位的自動化系統和硬件、軟件公司與微軟公司共同成立的OPC基金會來管理，OPC基金會負責OPC規范的制定和發布。OPC提出了一套統一的標準，采用典型的客戶端/服務器模式，針對硬件設備的驅動程序由硬件廠商或?qū)ｉT(mén)的公司完成，提供具有統一OPC接口標準的服務器程序，用戶只需要按照OPC標準編寫客戶端程序訪問OPC服務器，即可實現與硬件設備的通信。

OPC DA（OPC Data Access），即OPC數據訪問接口，定義了數據交換的規范，包括過程值、更新時間、數據品質等信息。G1100網關支持OPC DA通信協議，工業控制系統可以通過OPC接口讀取現場設備的測量和診斷信息。

OPC服務器安裝

安裝OPC服務器的安裝軟件“WirelessHARTGatewayOPCSetup.exe”，軟件可在隨網關提供的資料中找到。雙擊安裝軟件，按照提示操作，安裝完成后，OPC服務器將自動運行。

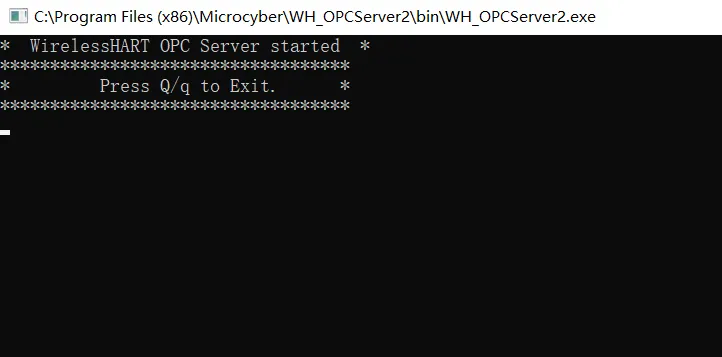

OPC服務器運行界面

OPC服務器設置

與網關建立通信，需要對服務器的配置文件進行設置。在安裝目錄下按照MicrocyberWH_OPCServer2conf路徑找到“OPCconfig.ini”文件。

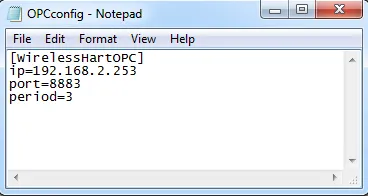

OPC服務器配置文件

●ip：設置成網關的ip地址，默認為192.168.2.253

●port：OPC Server對應的端口號，固定取值8883

OPC映射

OPC映射是配置OPC服務器可支持的無線現場設備數據點，以便于OPC客戶端讀取。在網關網頁中選擇“設置”→”O(jiān)PC映射”，進入OPC映射界面。在設備標簽下拉框中選擇無線設備，在設備變量下拉框中選擇支持的變量。

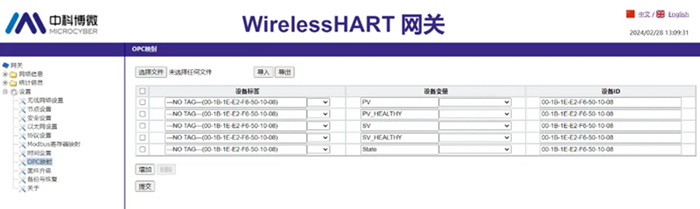

網關OPC映射界面

●設備標簽：用來選定產生數據的無線現場設備

●設備變量：無線現場設備支持的

●變量設備ID：產生數據的無線現場設備的長地址

OPC客戶端（主機系統）讀取數據

通過OPC客戶端，連接網關，實現網關數據的讀取。

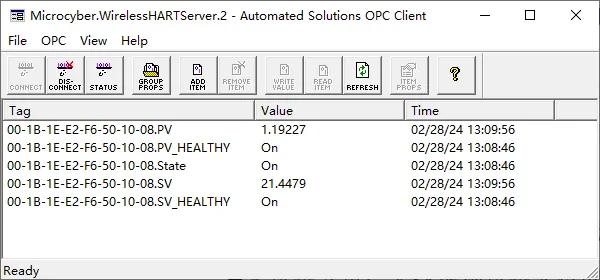

OPC客戶端讀取數據

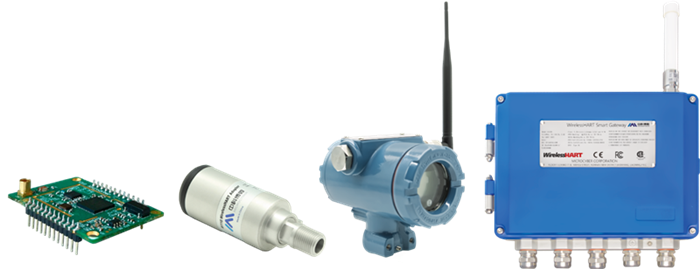

中科博微的WirelessHART系列產品

中科博微的智能無線產品采用專注于過程自動化的WirelessHART無線技術，具備自組網、自修復、低功耗、數據加密等特點，確?？煽康倪\(yùn)行以及靈活和快速的安裝。通過我們的無線模塊、無線網關、無線適配器、無線溫度變送器等產品可快速實現復雜工業現場的數據采集、過程監控、設備運維與診斷。中科博微的智能無線產品已成為國內終端客戶的首選工業無線通信方案，國際知名企業也紛紛加入合作的行列中，已經在石油化工、電力、冶金、機械制造等領域得到廣泛應用。

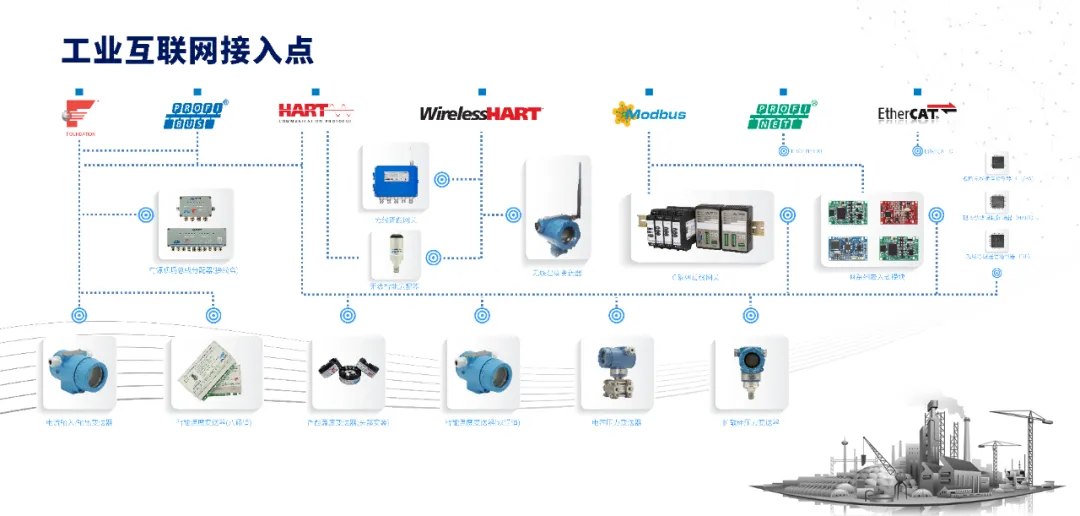

工業互聯網接入點
