中科博微的溫度變送器提供2～16點線性修正功能，修正一體化溫度變送器的微小誤差，下面以HART協議模塊化溫度變送器NCS-TT106H的2點線性修正為例，簡述線性修正過程。

將一體化溫度變送器的傳感器置于溫場中，配合中科博微提供的上位機組態件HartMPT、HART MODEM、高精度電流表對變送器進行多點線性修正。

(一) 變送器上線

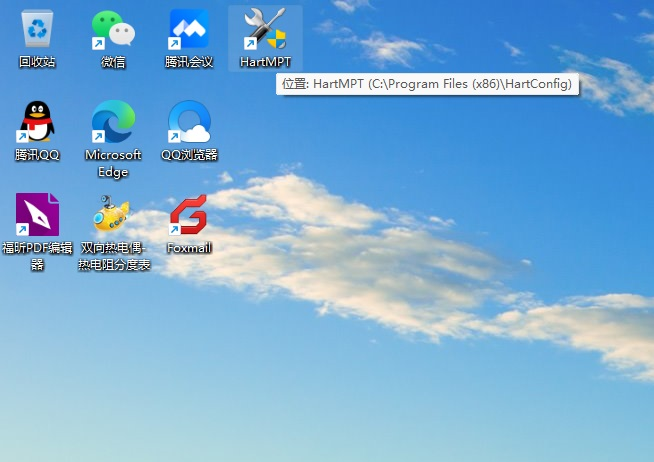

在計算機上安裝中科博微提供的 “HartMPT” HART協議上位機組態軟件后，在桌面上會出現“HartMPT”的圖標。

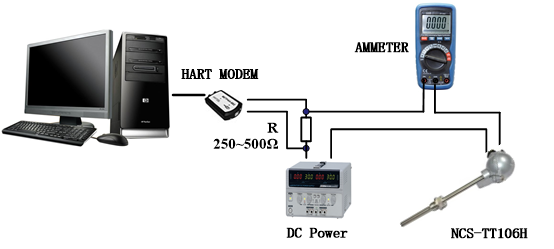

按下圖連接計算機、HART MODEM、電流表以及裝有NCS-TT106H的一體化溫度變送器。

中科博微提供的HART MODEM可省去上圖中的通信電阻（R）、直流電源（DC POWER）。

雙擊“HartMPT”上位機軟件快捷方式圖標，啟動上位機組態軟件，啟動后的初始界面如下。

此過程中會出現“串口打開失敗”的提示，點擊“確定”即可。

接下來是設置串口參數，如下圖所示：

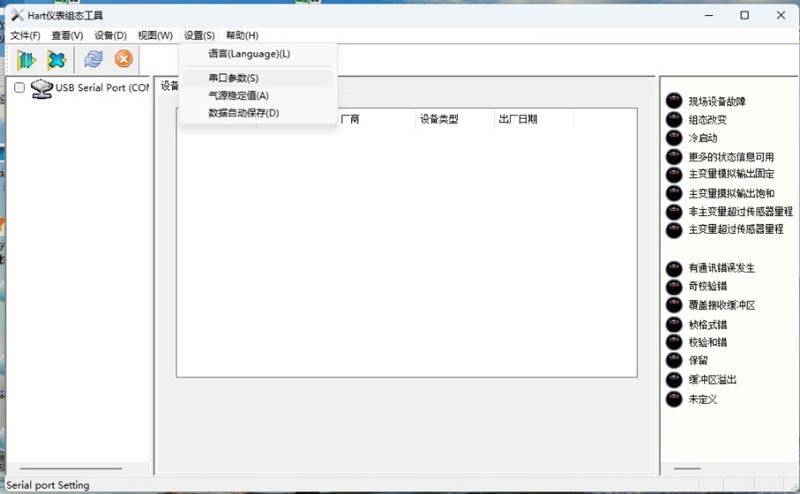

單擊“設置”菜單，選中“串口參數”并點擊。

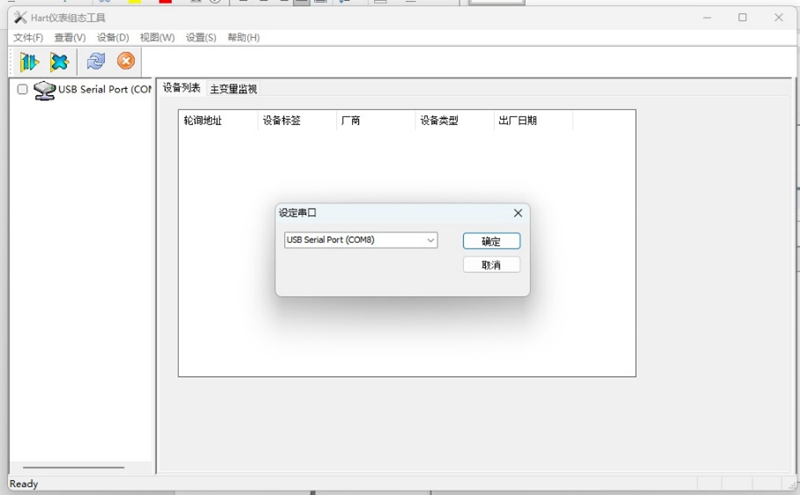

設定HART MODEM所用串口號，并確定。

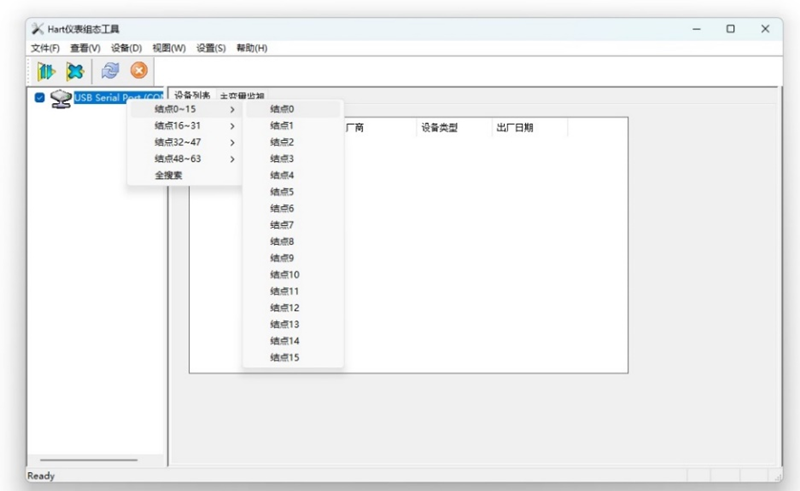

 勾選“USB Serial Port(COMx)”左側選框，然后右擊。選擇“地址0-15”中的“地址0”，并單擊。

上述地址是輪詢地址，變送器出廠時的默認輪詢地址為“0”，如果有改動則需要使用改動后的輪詢地址輪詢變送器。如不知改動后的輪詢地址號，也可以使用 “全搜索”自動輪詢?nèi)康刂贰?/span>

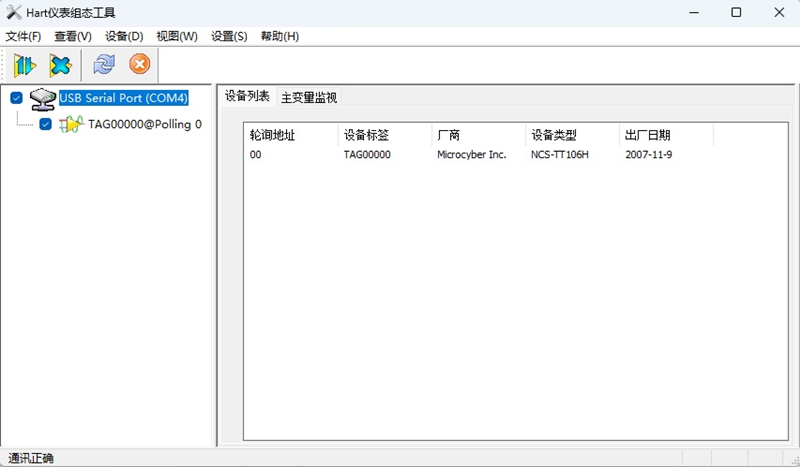

“HartMPT”軟件通過HART MODEM與變送器通信，如果輪詢通信正確則在“USB Serial Port(COMx)”下出現地址為“Poling 0”的設備圖標，如下圖所示：

上圖中“TAG00000“是變送器出廠時的工位號（TAG），如已更改則顯示更改后的TAG號。

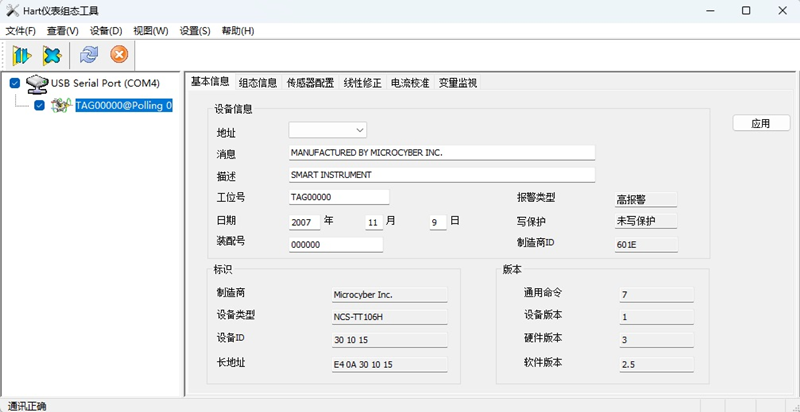

單擊設備圖標，在右側將出現“基本信息“、”組態信息“、”傳感器配置“、”線性修正“、”電流校準“、”變量監視“共6個菜單欄。并自動啟動”基本信息“欄的讀取與顯示。

至此，變送器上線完成。

(二) 組態軟件菜單欄

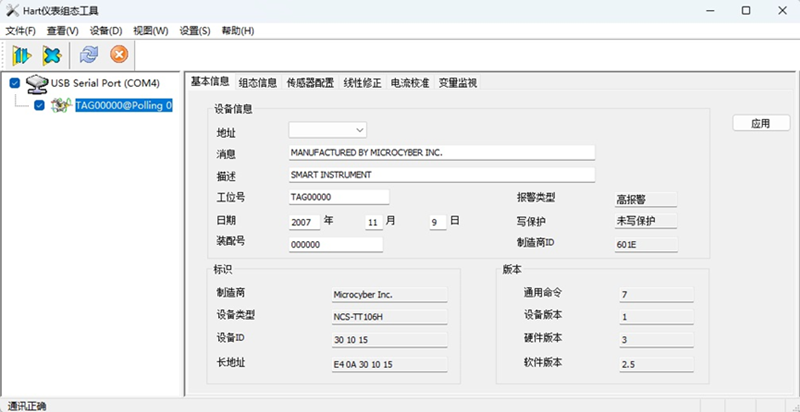

?基本信息

設備信息中的白地框是可以更改的信息，當更改后點擊右側“應用”，將更改結果下傳至變送器。

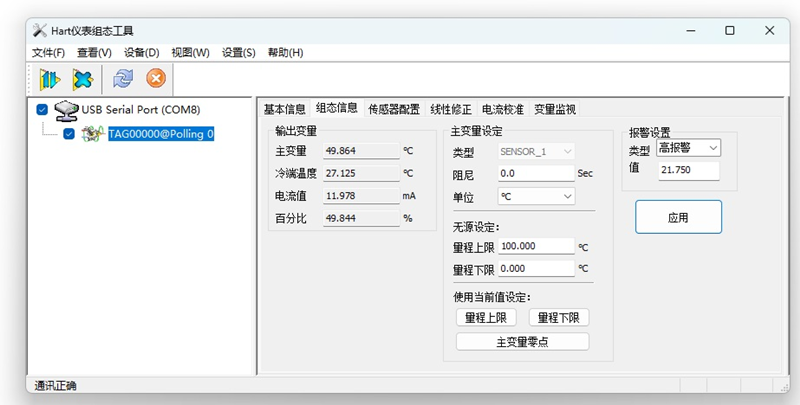

?組態信息

“組態信息“信息欄可設置阻尼時間、主變量單位；選擇低告警電流/高告警電流，并可改寫告警電流值。

“無源設定”可直接輸入量程上限/下限的數值，以設定量程上限/下限。

也可以使用”使用當前值設定“量程上限/下限，此時需要帶傳感器并將傳感器處于量程上限/下限的溫場中，此種設定是將實測溫度值作為量程上限/下限，數值很可能不是整數。

所有設定均需單擊“應用”下傳至變送器。

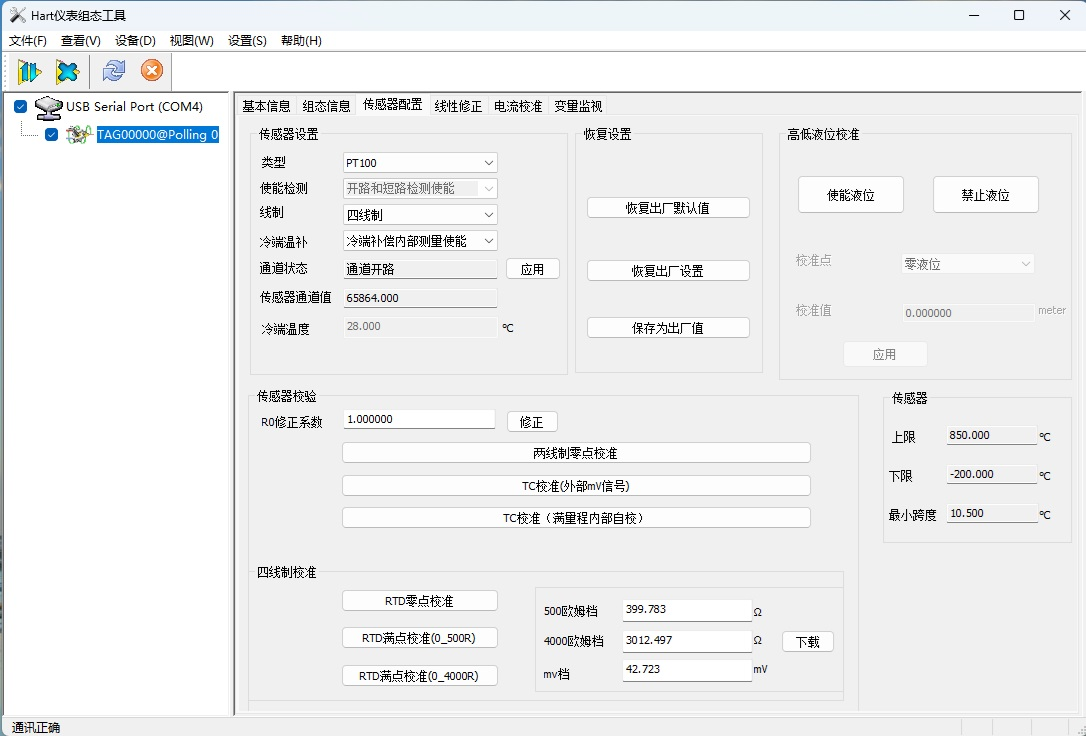

?傳感器配置

傳感器設置可以在多種熱電阻、熱電偶中選擇變送器配接的傳感器類型，也可以選擇0～500Ω、0～4000Ω、-100～+100mV的輸入信號。以及熱電阻的線制、熱電偶的冷補償方式。

傳感器校驗中“兩線制零點校準”是將連接變送器至傳感器的電纜電阻清零，需要將電纜在傳感器處短接后，點擊“兩線制零點校準”。

“TC校準（外部mV信號）”是給變送器外接標準50mV信號，點擊該按鈕完成。

電阻信號需要按四線制接法接標準電阻。按0Ω（RTD零點校準）、400Ω（RTD滿點校準（0_500R））、3200Ω（RTD滿點校準（0_4000R））順序依次給出標準電阻值，并點擊相應按鈕。

恢復設置中的“恢復出廠默認值”是將傳感器類型、線制或冷端補償、量程、單位等設置恢復為中科博微出廠時默認值?！氨４鏋槌鰪S值”，將當前配置保存為出廠值，再次點擊“恢復出廠設置”按鈕時，將恢復為這次保存的配置?！盎謴统鰪S設置“，數據恢復到出廠狀態。如果用戶保存過出廠值，那么將恢復為用戶保存的配置；否則，恢復到中科博微出廠默認狀態。

?線性修正

變送器支持2-16個點的線性修正，用于將變送器與傳感器組成一體變送器后的溫場校正。變送器出廠時，已存儲16個點的未做修正的線性數據組?？赏ㄟ^“讀取修正“將變送器現有修正點及修正值讀出。可根據實際需要，刪除多余索引項。

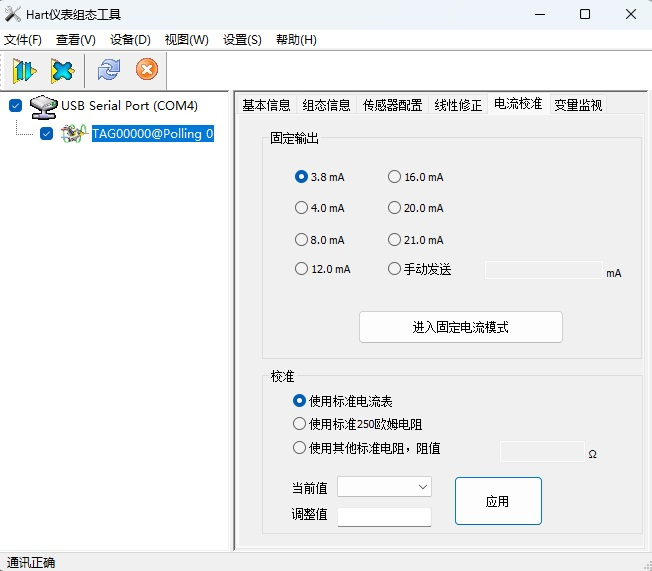

?電流校準

電流校準功能用于校正變送器的4～20mA電流輸出電路。可用高精度電流表做基準，也可以用高精度電壓表配合高精度、低溫漂電阻做基準。使用高精度電壓表時，可以使用250Ω標準電阻，使用其它阻值電阻時需要手工輸入電阻值。

校準點有2個，選擇電流表時，“當前值“有兩個選項，分別是4.000mA與20.000mA。選中1項，穩定后將高精度電流表示值填寫在“調整值“的文字框中，點擊“應用“。

選擇電阻時，“當前值“的兩個選項是4.000mA、20.000mA與電阻相乘的電壓值。同理，在“調整值“的文字框中填寫高精度電壓表的示值。

“固定輸出“欄中電流值，可命令變送器輸出固定電流。用于命令變送器輸出除校準點以外的、其它點固定電流值。高精度電流表可檢驗非校準點的電流輸出。當需要輸出的電流值不在列表中時，可手工輸入需要的電流值。選中后，點擊”進入固定電流模式“，變送器收到進入固定電流模式命令后，按選中的電流輸出電流。此時，”進入固定電流模式“將自動變?yōu)椤蓖顺龉潭娏髂Ｊ健?。從電流表上讀到電流值后，點擊”退出固定電流模式“命令變送器恢復正常輸出電流模式。

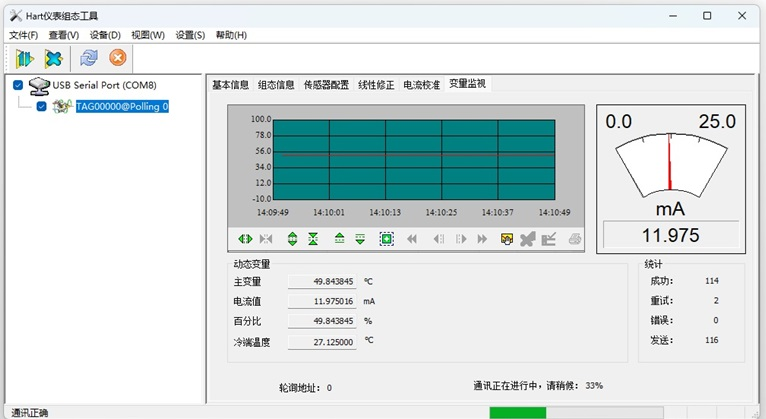

?變量監視

“變量監視“用于讀取變送器中的數字測量量及數字電流值。

(三) 線性修正

以量程下限與量程上限兩點修正為例。

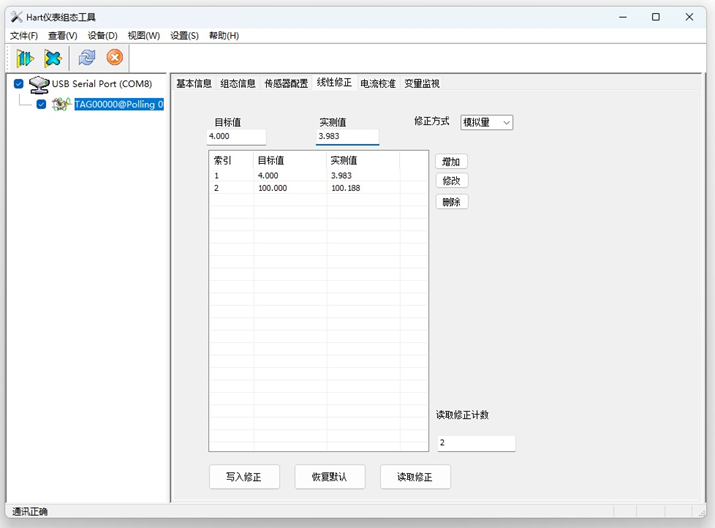

點擊“讀取修正“，將從變送器讀出保存的線性修正項。變送器出廠時，默認16個修正點。單擊多余索引項，點擊“刪除“，保留2點修正。

“修正方式“分為”“數字量”、“模擬量”兩個選項。數字量以HART通信讀取的數字測量值為修正輸入。模擬量以高精度電流表測量變送器輸出的電流值為修正輸入。

以下，以量程下限0℃、量程上限100℃、模擬量為例說明。

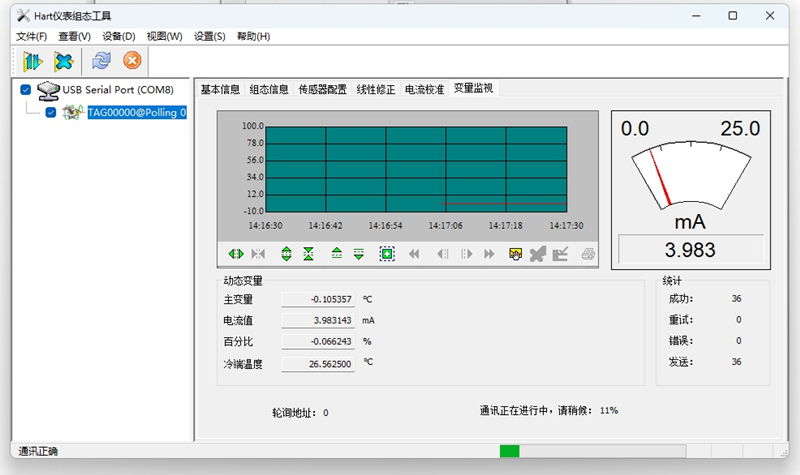

將一體化變送器插入溫場，溫場控制在0℃（最簡單是盛有冰水混合的冰桶），穩定后，通過串接在變送器供電回路中的高精度電流測量電流值?？赏瑫r在“變量監視”界面，讀取變送器數字量做參考。

在“線性修正”界面，單擊索引1，在“目標值“中輸入”4.000“，在”實測值“中輸入高精度電流的實測值”3.983“，點擊”修改“，將修正列入表格。

將插有一體化變送器的溫場調整到100℃，穩定后測量一體變送器輸出電流值。

等待溫場穩定期間，可以先選中索引2，在“目標值“中輸入”20.000“，在”實測值“中輸入“20.000”，然后單擊“修改”，再點擊“寫入修正“，先將索引1的修正結果保存到變送器?？梢躁P閉軟件與一體化變送器，待溫場穩定后再用“讀取修正”，將上次修正結果讀到“HartMPT”軟件中。

穩定后，可通過串接在變送器供電回路中的高精度電流測量電流值?？赏瑫r在“變量監視”界面，讀取變送器數字量做參考。

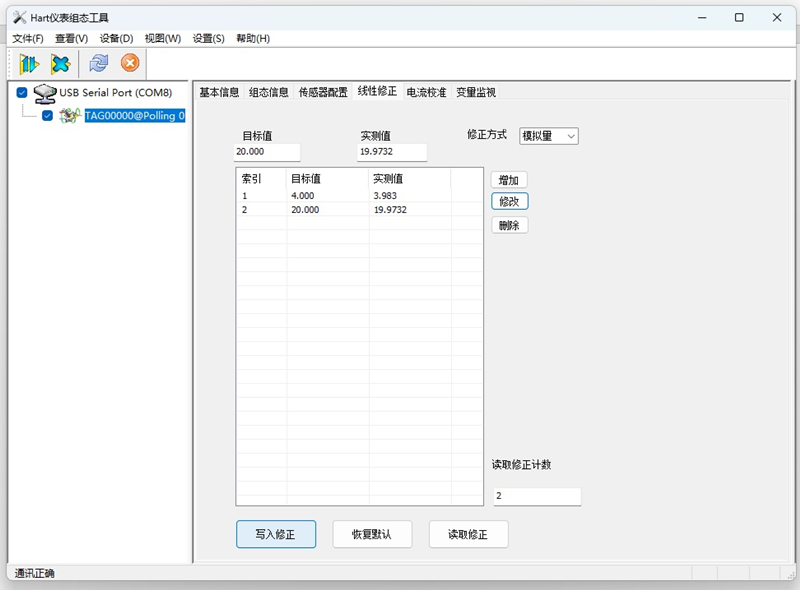

選中索引2，在“目標值“中輸入”20.000“，在”實測值“中輸入串接在電流回路中高精度電流表的示值“19.9732”，然后點擊“修改”，再點擊“寫入修正“。

至此，兩個點的線性修正完成。
