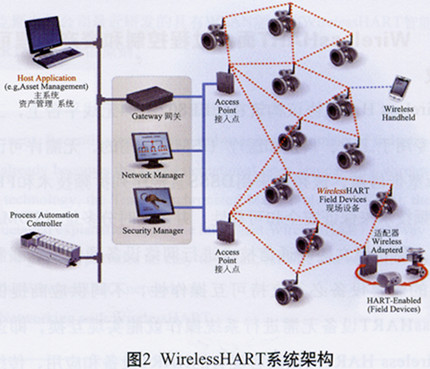

WirelessHART核心技術經過多年的開發已相當成熟，并且還在不斷地完善。它的靈活性和適應能力使得它能夠很好地適用于惡劣工業環境。WirelessHART系統構成如圖2所示。從圖2中可看出，WirelessHART設備主要分為三種類型：無線現場設備、適配器和網關。

       無線現場設備

       無線設備與過程或工廠設施連接，該設備可以是一臺具有內置WirelessHART的設備，也可以是與WirelessHART適配器相連的具有HART功能的設備。這就使得現有工廠很容易擴展或在新的安裝中能夠快速利用無線技術。由于電纜成本或環境限制過去不能訪問的測量點，現在能夠很容易采集到數據。同時，無線現場設備可以使用多種不同電源供電，包括太陽能、交流電、回路供電或電池。

        適配器

       WirelessHART適配器將現有的有線HART設備連接到WirelessHART網絡中。適配器連接到4～20mA，以采集HART信號。一臺適配器能夠連接多臺HART儀表，從而降低了安裝成本。適配器能夠由回路或電池供電。這樣一來，一方面可以充分利用現有設備，另一方面可以擴大應用范圍，使得有線HART設備能夠?qū)崿F(xiàn)測量和診斷信息的無線傳送，使其功能升級。 　　 　　

        無線網關

       按照標準，WirelessHART網關由三部分組成。與遠方現場設備連接的無線部件稱作無線接入點；網絡管理器負責配置網絡、調度設備之間的通信及監測網絡的狀態。同時，控制網狀網絡的連接和管理現場設備的信息安全；網關接口部分負責WirolessHART網絡與工廠主干網或主機系統的連接。這三部分可以集成在一起，也可以按任意組合方式或分開。 WirelessHART網絡網狀設計使得添加或移動設備簡便易行。只要設備處于網絡上其他設備的范圍之內，它便可以通信。為了靈活滿足不同應用的需求，WirelessHART標準支持多種信息模式，包括過程和控制值的單向發布，通過例外報告發出自發性的通知，臨時請求/響應，以及大型數據集的自動分塊傳輸。這些功能使得通信能夠按照應用的要求而進行定制，從而減少耗電不口開銷。
