概述

數據鏈路層檢測和校正物理層中可能發生的錯誤，從而為網絡節點之間提供可靠的數據傳輸。數據鏈路層的主要任務是創建和管理數據幀，其通常被細分為2個子層:邏輯鏈路控制(LLC)子層和介質訪問控制(MAC)子層。邏輯鏈路控制子層為網絡層定義服務，而介質訪問控制子層定義多個節點如何分享通信介質。

數據鏈路層規范包括:

1. 數據鏈路層為網絡層提供的服務。這些服務構成了一個數據鏈路層要求的黑盒模型。

2. 邏輯鏈路控制子層的要求包括:HART幀格式、HART設備地址結構、用于信息完整性的安全服務和錯誤檢測代碼。

3. 介質訪問控制子層定義的規則確保了眾多設備都能有序地發送數據。換句話說，介質訪問子層規定了設備什么時候被允許發送一個數據

4. 滿足介質訪問控制子層正確操作的實際時間值。這些實際時間值直接反應了些物理層性能特征(如信道評估時間、發送/接收狀態機轉換時間)。

數據鏈路層服務

· 報文服務原語

報文服務原語提供了支持設備間基本數據傳輸?shù)姆?wù)。數據鏈路層也必須允許報文隊列。協議也支持自動重傳以確保準確的數據交換。

1.發送服務原語

TRANSMIT.request(handle, payload, priority, timeout, graph)，設備的網絡層使用此服務原語，將數據傳輸?shù)搅硪慌_(tái)設備

TRANSMIT.confirm(handle,localStatus)，該服務原語傳達之前發出的請求的結果。

TRANSMlT.indicate(localStaus, priority, sourceAddress, payload)，該服務原語由數據鏈路層調用，以通知網絡層已成功接收了尋址到設備的有效載荷。

FLUSH.request(handle)，刪除指定的數據包。

FLUSH.confirm(handle,localStatus)，表示數據包是否刪除以及何時被刪除。

2.網絡事件服務原語

PATH FAILUER.indicate(localStaus, SourceAddress)，通知與此設備連接的另一臺設備的路徑已失效。

ADVERTISE.indicate(localStatus, AdvertisePayload)，此服務原語在接收到廣告包時產生。

NElGHBOR.indicate(localStatus, souceAddress, packetRSL)，每當設備從未列在鄰居表中的設備接收數據包時，應生產此服務原語。

3.接收服務原語

RECEIVE.indicate(localStatus, packetRSL, payloadDLPDU)，該服務原語表示收到了一個未尋找到該設備的幀。

· 管理服務原語

管理服務原語即可用于配置數據鏈路層，也可以用于訪問數據鏈路層的統計信。

LOCAL_MANAGEMENT.request(service,[data])，此服務用于配置數據鏈路層屬性。

LOCAL_MANAGEMENT.confirm(service,status, [data])，該服務用于返回之前請求的結果。

LOCAL_MANAGEMENT.indicate(service,status,[data])，該服務用于向 LOCAL MANAGEMENT通知未請求的MAC子層事件。

邏輯鏈路控制

· DLPDU

每個數據鏈路層數據報文(DLPUD)都包含以下一些字段

· 定值為0x41的單字節

· 1個字節的地址說明符

· 1個字節的序列號

· 2個字節的網絡號

· 2個字節或8個字節長度的目標地址和源地址

· 1個字節的DLPDU說明符

· 數據鏈路層載荷

· 4個字節的消息完整性代碼(MIC)

· 2個字節的CRC校驗

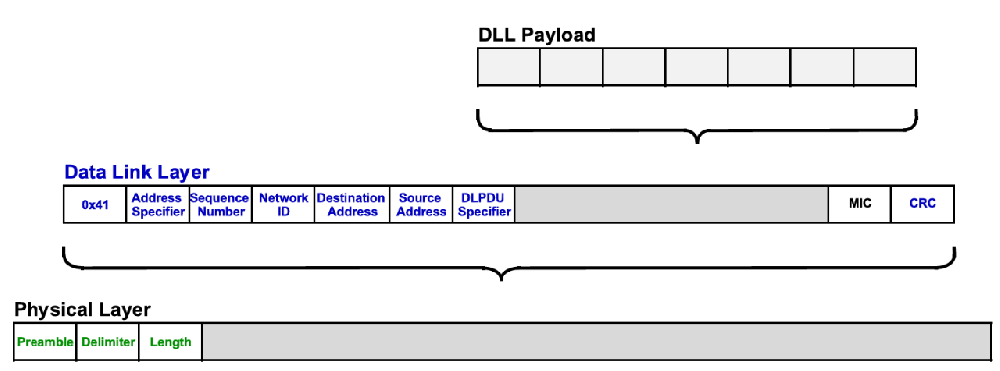

圖1 DLPDU幀結構

1.DLPDU分類符

DLPDU分類符規定了優先級、報文類型、是否使用網絡密鑰或公共密鑰認證報。

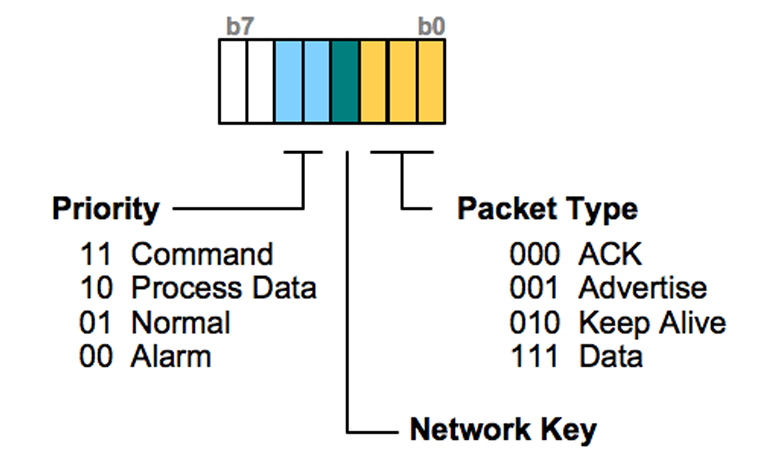

圖2 DLPDU分類符定義

2.加密的消息完整性代碼

加密的消息完整性代碼(MIC)用于數據鏈路層的DLPDU認證。設備僅響應通過認證的單播和非確認DLPDU。

· DLPDU優先級和流控制

DLPDU分類符定義了4種優先級。具有最高命令優先級的網絡管理數據報文總是優先被傳送，以便網絡管理器維護網絡的運作。為了防止報警泛濫破壞網絡的運行，報警報文在網絡中的流動被進行了嚴格的限制。由于報警總是以時間標記，所以相關信息(如故障時序)不會丟失。最后，當緩沖空間和網絡帶寬允許時，所有其他網絡數據都可以在網絡中流通。在這些網絡流量中，過程數據有一定的優先級。過程操作和控制的優先級僅次于防止網絡通信中斷操作的優先級。

· 錯誤檢測代碼和安全

加密的MIC用于確保DLPDU來源于一個被授權和認證過的設備。DLPDU本身是不加密的，但是它的內容是通過MIC來認證的。

公共密鑰和網絡密鑰是數據鏈路層的2種密鑰。公共密鑰用于廣播和新設備入網的時候使用，而網絡密鑰用于所有其他的數據交換。

介質訪問控制

介質訪問控制子層的主要目標是維護時隙同步、識別出必須被服務的時隙、偵聽來自于鄰居設備的數據、相應地將網絡層傳遞來的數據轉發出去。

· 時隙

時隙內的所有操作都需要滿足規定的時間要求。下圖所示為一個通信時隙，同時也概述了時隙內通信的事務時序。

圖3 通信時隙

表1 時隙內通信的時序符號

· 通信表和緩沖區

所有設備都維護著一系列通信表。這些通信表用于控制所有設備的通信和收集這些通信的統計信息。此外，數據報文在接收、處理和轉發的過程中可能需要被緩沖起來。

控制通信行為的表包括:

1. 超幀表: 網絡管理器可能配置多個超幀。

2. 鏈路表: 與某個設備相關的所有鏈路的列表。超幀中的每個鏈路都被配置成用來與某個特殊鄰居設備通信，或者廣播給所有在這個鏈路中處于偵聽狀態的設備。

3. 鄰居表:  鄰居表是某個設備所有鄰居設備的列表。

4. 圖表: 圖用于源設備到目標設備之間的數據包路由。設備并不知道整個路由路徑。然而，圖指明了下一跳目標設備，這樣數據就可被依次傳遞至最終目標設備，

· 鏈路調度

所有設備都必須維護一個鏈路調度以識別下一個時隙所對應的服務。時隙所對應的服務既包括偵聽一個新數據包，又包括通過網狀網絡轉發一個數據包。當一個時隙同時要被用于發送一個數據包和接收一個數據包的時候，發送數據包比接收數據包的優先級高。

鏈路調度表面上看起來簡單。然而，由于事務優先級、鏈路變換、超幀的使能或不使能等諸多原因，鏈路調度實際上很復雜。每個影響鏈路調度的事件都可能會引起大范圍的鏈路重新分配。

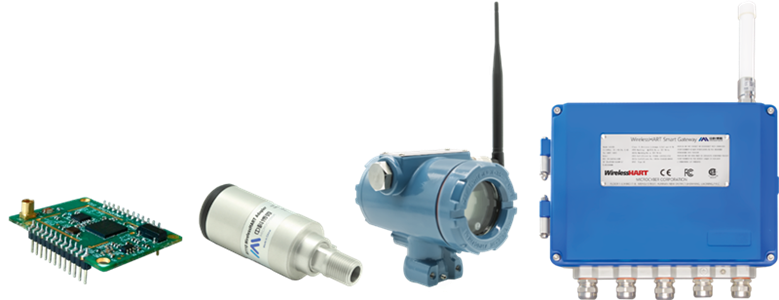

中科博微WirelessHART系列產品

中科博微的智能無線產品采用專注于過程自動化的WirelessHART無線技術，具備自組網、自修復、低功耗、數據加密等特點，確保可靠的運行以及靈活和快速的安裝。通過我們的無線模塊、無線網關、無線適配器、無線溫度變送器等產品可快速實現復雜工業現場的數據采集、過程監控、設備運維與診斷。中科博微的智能無線產品已成為國內終端客戶的首選工業無線通信方案，國際知名企業也紛紛加入合作的行列中，已經在石油化工、電力、冶金、機械制造等領域得到廣泛應用。

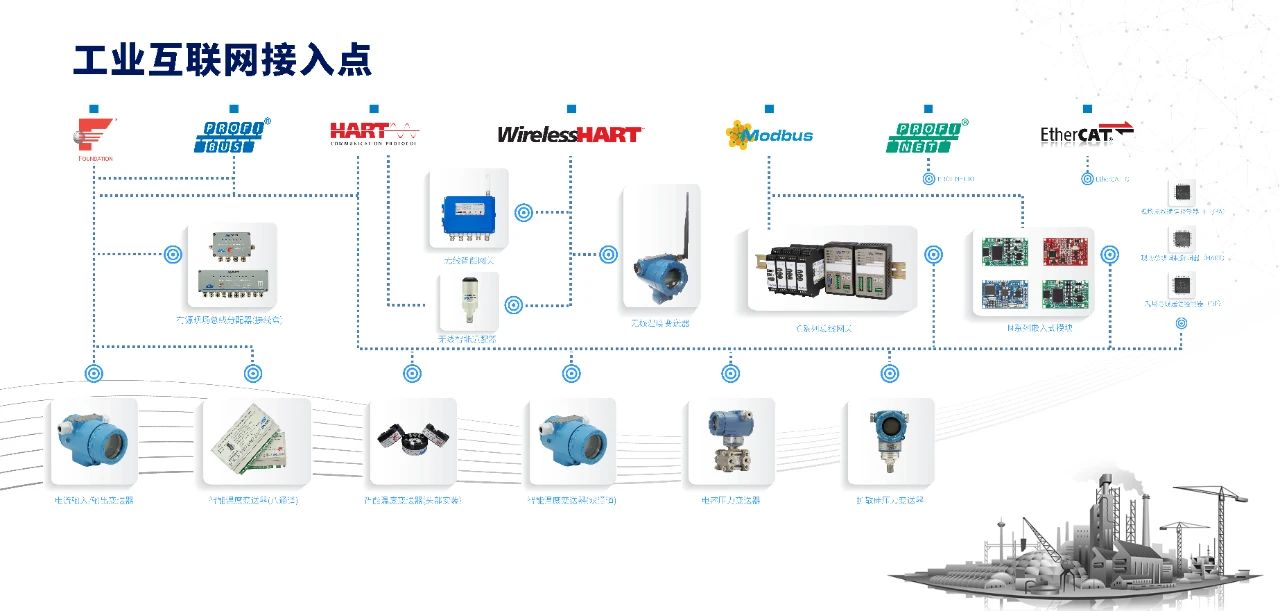

工業互聯網接入點
