現象表現

長期漂移是指壓力變送器在長時間運行過程中，其輸出信號逐漸偏離初始校準值的現象。這種漂移通常較為緩慢，但隨著時間的推移，可能會積累到足以影響測量精度的程度。在一些連續生產的工業過程中，經過數月或數年的運行，壓力變送器的測量結果可能與實際壓力值相差較大，需要頻繁進行校準和調整。

成因分析

· 環境因素長期作用：長期暴露在惡劣的環境條件下，如高溫、高濕度、腐蝕性氣體等，會對壓力變送器的性能產生負面影響。例如，高溫環境會加速電子元件的老化，導致其參數發生變化;腐蝕性氣體可能會侵蝕傳感器的敏感部件，降低其靈敏度和準確性，從而引發長期漂移。

· 機械疲勞與磨損：在長期運行過程中，壓力變送器內部的機械部件會經歷反復的應力作用，導致機械疲勞和磨損。例如，壓力傳感器的彈性元件在長期承受壓力后，可能會出現彈性變形，影響其對壓力的準確感知。此外，連接部件的松動也可能導致測量誤差的逐漸增大。

· 電氣性能變化：電子元件的性能會隨著時間的推移而發生變化，這是導致長期漂移的重要原因之一。例如，電容的漏電、電阻的阻值變化等都會影響電路的性能，進而導致變送器的輸出出現偏差。此外，電源的穩定性也會對長期漂移產生影響，如果電源電壓波動較大，可能會導致變送器的工作點發生偏移，從而引發測量誤差。

測試方法

· 試驗條件:

1.環境溫度20℃℃±1℃

2.相對濕度≤80%

3.大氣壓力86kPa~106kPa

4.磁場:無影響壓力變送器輸出的外磁場

5.振動:無影響壓力變送器輸出的振動源

6.供電電源:應符合試驗樣機標注的供電電源指標性能

· 試驗程序:

1.試驗前，將壓力變送器量程調整到約為最大和最小量程的平均值，范圍下限值大致設定在其允許調整范圍的中間點。

2.試驗時應盡可能穩定維持輸入信號為量程的90%，如果無法實施，可以用壓力變送器零點輸出代替。

3.將壓力變送器放置在接近室溫的試驗箱內，試驗溫箱波動應小于1℃。

4.每天測量輸入和輸出并通過計算輸入的任何微小變化確定并修正輸出漂移。必須注意不使除時間以外的周圍環境條件引起的變化掩蓋長期漂移的影響。

5.記錄輸出的變化量。

6.應在試驗周期開始之前和結束之后立即測量并記錄范圍下限值和量程。

· 判定條件:

進行周期為30天的長期漂移試驗。輸出值變化量應不超過示值誤差的絕對值。

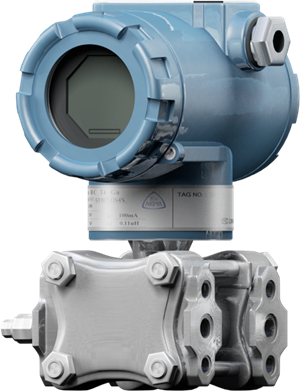

單晶硅式壓力變送器

中科博微單晶硅壓力變送器使用單晶硅壓阻式壓力傳感器，內置高分辨率ADC，采用高性能測量和放大芯片，具有穩定的輸出，其長期漂移<±0.2%/5年。部分性能指標如下:

· 支持 HART、FF H1、PROFIBUS PA、PROFIBUS DP 協議最新版本,

· 可通過 HART、FF、PA、DP 互操作認證測試。

· 壓力種類包括:表壓、絕壓、差壓。

· 最高精度:±0.075%滿量程(20℃，量程比10:1范圍內)。

· 長期穩定性:±0.2%量程上限/5年。

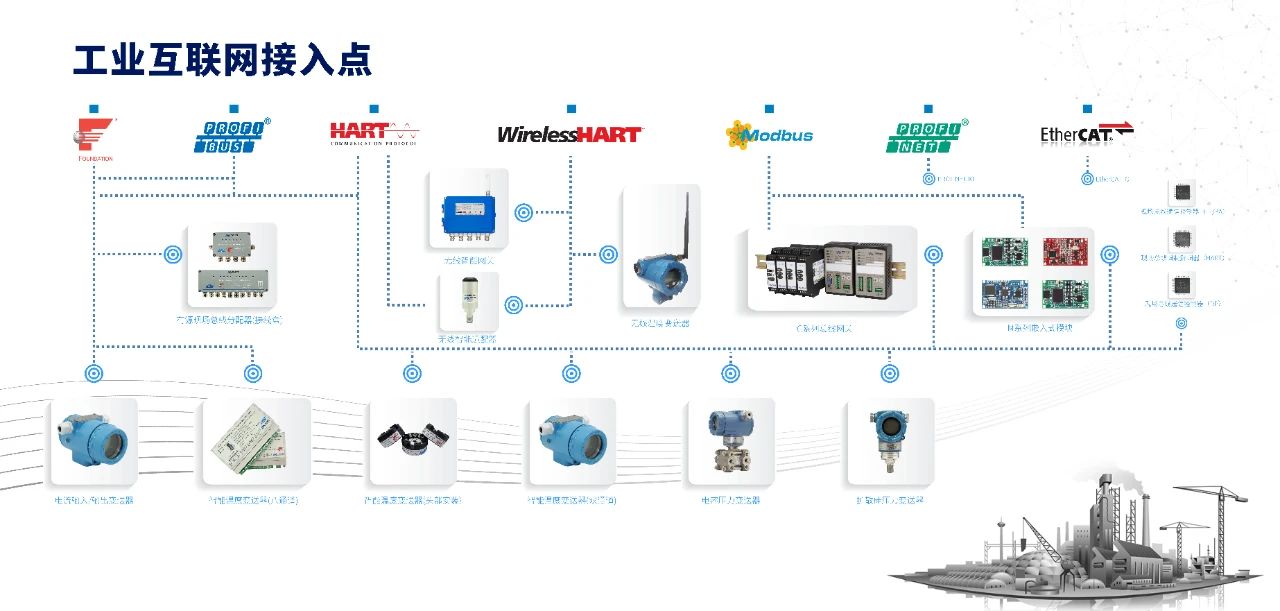

工業互聯網接入點
