WirelessHART標準

WirelessHART通信規范于2008年9月正式獲得國際電工委員會（IEC）的認可，成為工業無線方面的IEC國際標準（IEC 62591），它能夠滿足流程工業對于實時工廠應用中在可靠性、抗干擾性、安全性、組網靈活性和兼容性等方面的需求。

WirelessHART網絡支持來自眾多制造商的各種各樣的設備，產品應被歸類為5種不同產品類型：

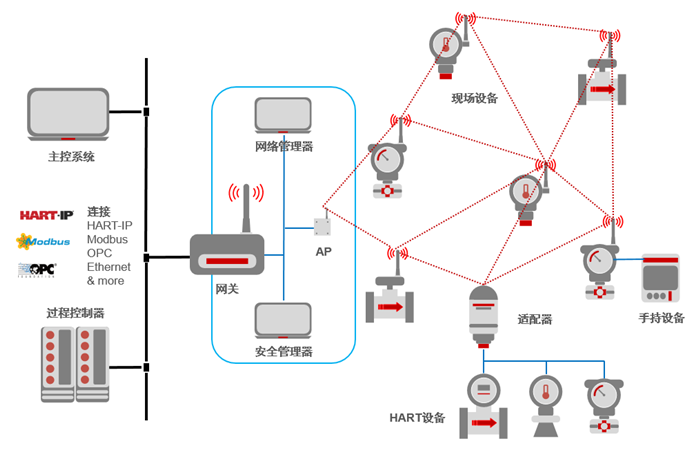

圖1 WirelessHART網絡設備類型

n 現場設備：實現現場感知或執行功能的基本設備；

n 適配器：連接到現有的HART現場設備，使其具備無線通信功能；

n 網關：實現主機應用程序與屬于無線網絡成員的設備之間的通信；

n 網絡管理器：負責網絡配置，安排網絡設備之間的通信，管理路由表以及監控和報告無線網絡的健康狀況；

n 手持設備：用于配置、維護或控制工廠資產。

協議層

WirelessHART協議棧遵循OSI 7層協議模型體系結構。包括物理層、鏈路層、網絡層、傳輸層和應用層。

圖2 OSI 7層協議模型與WirelessHART協議結構對比

物理層

WirelessHART物理層基本上是基于IEEE 802.15.4-2006 2.4GHz DSSS的物理層。該層定義了射頻特征，如信號方式、信號強度和設備靈敏度。WirelessHART工作于2400 ~ 2483.5MHz的免費ISM頻段，其數據傳輸速率可高達250kbit/s。該頻段被劃分16個信道，并被編號為11~26，兩個相鄰的信道之間的頻間距為5MHz。

數據鏈路層

WirelessHART標準的一個顯著特征是基于時間同步的數據鏈路層。WirelessHART數據鏈路層的通信時隙被嚴格定義為10ms，并利用TDMA技術支持沖突避免和確定性通信。

網絡層和傳輸層

網絡層和傳輸層共同為網絡設備提供安全、可靠的通信。為了支持Mesh網絡結構，每個WirelessHART設備都要求能為其他設備轉發數據。

應用層

應用層是WirelessHART標準的最頂層，它定義了各種設備命令、響應、數據類型和狀態報告。在WirelessHART標準中，設備和網關之間的通信是基于命令和響應的。應用層負責解析報文內容、提取命令號、執行制定的命令，以及產生響應。

安全體系結構

WirelessHART網絡是一種安全的網絡系統。WirelessHART的MAC層和網絡層都提供了安全服務。MAC層結合使用了循環冗余校驗（CRC）和消息完整性代碼（MIC），從而能提供跳到跳的數據完整性服務。發送方和接收方都使用了CCM模式和AES-128塊加密算法來產生和驗證MIC。網絡層采用了各種密鑰以提供端到端的加密和數據完整性服務。WirelessHART安全體系定義了四種密鑰：

n 當沒有網絡密鑰的時候，公共密鑰被用來產生MAC層的MIC；

n 網絡密鑰被所有的網絡設備共享，并被網絡設備用來產生MAC層的MIC；

n 入網密鑰對于每個網絡設備而言都是唯一的。在設備加入網絡過程中，入網密鑰被網絡管理器用來認證申請入網的新設備；

n 會話密鑰由網絡管理器創建。會話密鑰對于兩個網絡設備之間的端到端連接都是唯一的，它被用來提供端到端的加密和數據完整性服務。會話密鑰又可以進一步分為單播密鑰和廣播密鑰。

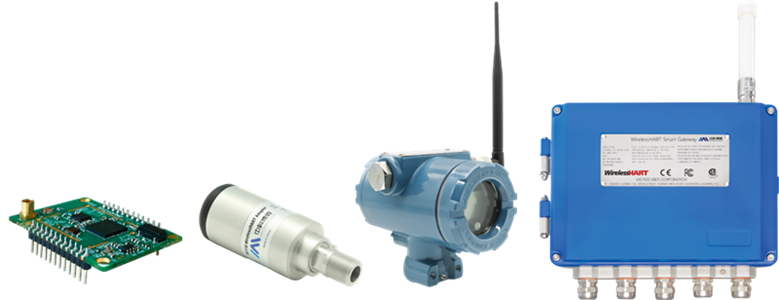

中科博微WirelessHART系列產品

中科博微的智能無線產品采用專注于過程自動化的WirelessHART無線技術，具備自組網、自修復、低功耗、數據加密等特點，確保可靠的運行以及靈活和快速的安裝。通過我們的無線模塊、無線網關、無線適配器、無線溫度變送器等產品可快速實現復雜工業現場的數據采集、過程監控、設備運維與診斷。中科博微的智能無線產品已成為國內終端客戶的首選工業無線通信方案，國際知名企業也紛紛加入合作的行列中，已經在石油化工、電力、冶金、機械制造等領域得到廣泛應用。

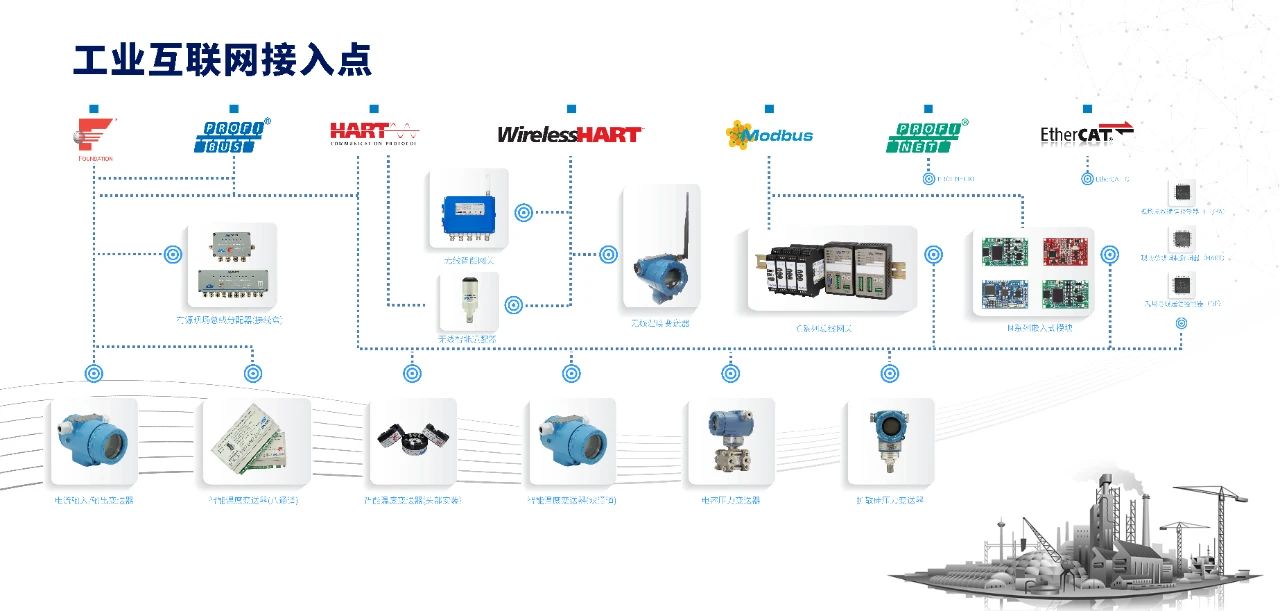

工業互聯網接入點
