HART 通信通過載波傳輸在半雙工的通信方式進行通信，HART通信以Bell202通信標準為基礎，采用FSK頻移鍵控信號在低頻的 4~20mA模擬信號上疊加一個幅度為0.5mA的數字信號進行雙向數字通訊，由于FSK信號的平均值為0，因此也不會影響電流信號的傳輸，實現了兩種信號共享硬件而不沖突。

HART協議的儀表已經越來越多的成為客戶的首選，HART設備通過基金會認證也成為HART產品性能的鑒定標準之一。因此HART設備認證也越來越被各大儀表廠商重視。以下簡述一下HART設備物理層測試各項內容供大家參考。

HART認證物理層測試主要包括以下幾項：HART波形測試，載波啟動/停止和延遲時間測試，HART信號瞬時的啟動和停止測試，靜止時的輸出噪聲測試，模擬變化率測試、輸入阻抗測試，噪聲容限測試和載波檢測測試。

今天來看前三項：HART波形測試，載波啟動/停止和延遲時間測試，和HART信號瞬時的啟動和停止測試。

HART波形測試

HART波形測試主要包括HART幅值測試、頻率測試、上升時間及下降時間測試。下圖為HART信號的波形測試圖。

● HART信號的幅值：

低阻設備：400-800mVpp

高阻設備：400-600mVpp

● 測量頻率：

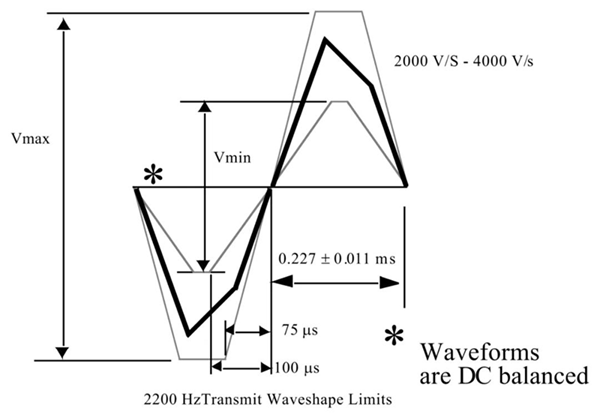

2200Hz合格的測量頻率為2178-2222Hz之間

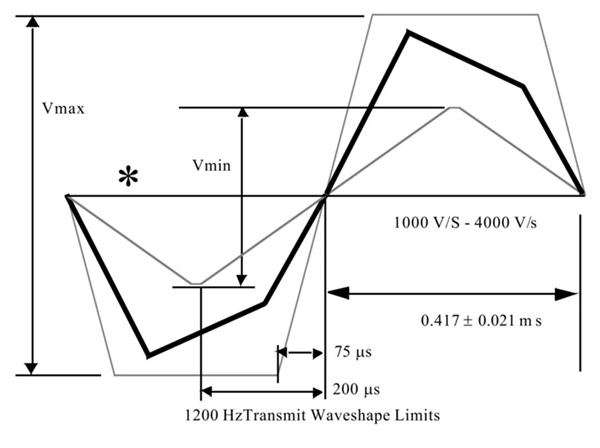

1200Hz合格的測量頻率為1188-1212Hz之間

●上升時間和下降時間：

在2200Hz頻率下上升時間為75-100μs，下降時間為75-100μs

在1200Hz頻率下上升時間為75-200μs，下降時間為75-200μs

載波啟動/停止和延遲時間測試

該項測試主要是檢測HART信號在載波啟動時間、載波停止時間、載波延遲時間所需要的最小時間。該項測試需要引出HART芯片的控制信號(RTS信號)。

● 載波啟動時間

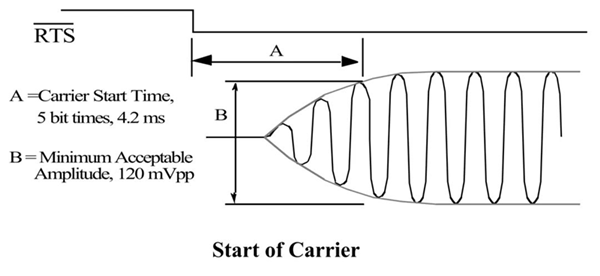

要求小于4.2ms

● 載波停止時間

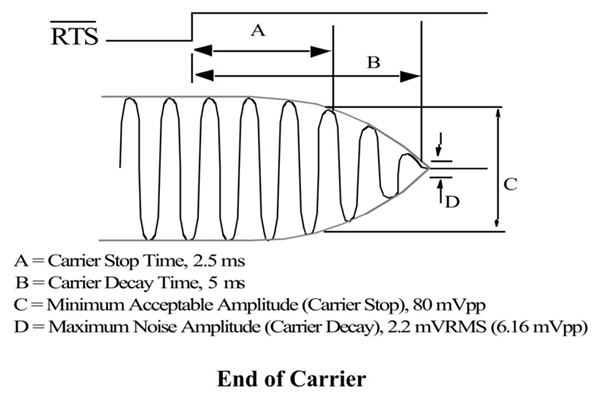

要求小于2.5ms

● 載波延遲時間

要求小于5ms

HART信號瞬時的啟動和停止測試

當一臺HART設備開始或者結束其發送時，能夠不向網絡產生瞬間峰值。如果瞬變太大會對其他設備接收的HART信號造成干擾，或者對主設備的模擬信號產生影響。該項測試需要用到基金會的測試工具。

● HART信號啟動時瞬態波形

要求小于100mV

● HART信號停止時瞬態波形

要求小于100mV

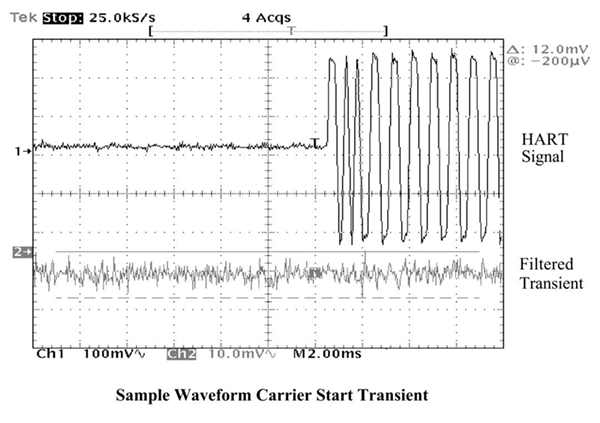

瞬時啟動波形圖

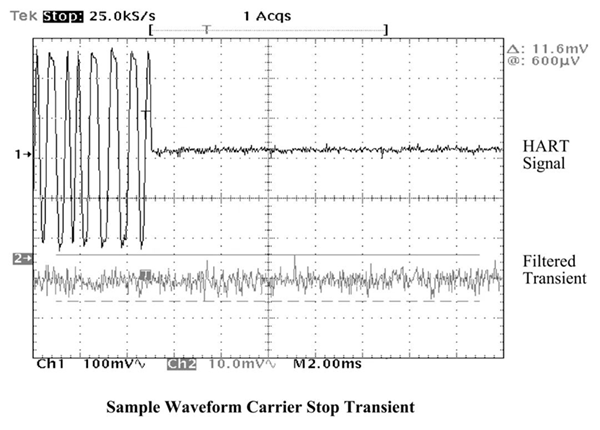

瞬時的停止波形圖
